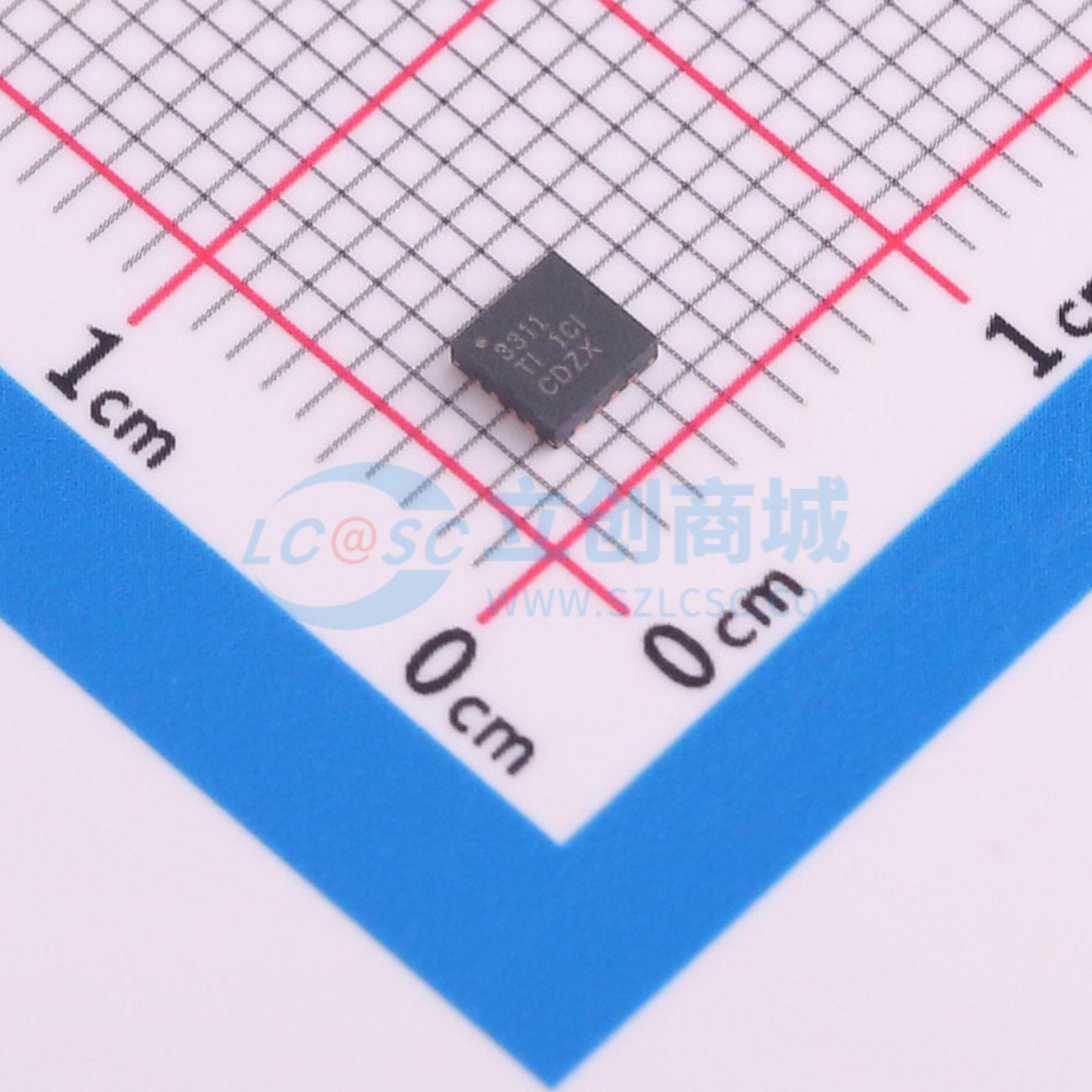

温馨提醒：图片仅供参考，商品以实物为准

TPS53311RGTR

内置开关的3A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53311 具有 Eco-Mode 和流畅 PWM 的 2.9V 至 6V 输入、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS53311RGTR
商品编号: C2071786
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS53311提供了一款完全集成的3-V至5-V VIN集成同步FET转换器解决方案，在200 mm²的PCB面积内共使用16个元件。由于其低RDS(on)和德州仪器（TI）专有的SmoothPWM™跳周期工作模式，该转换器的峰值效率可达95.5%，在低至100 mA的负载下效率仍能超过90%。对于功率密度高的3-A解决方案，它仅需两个22-μF的陶瓷输出电容。 TPS53311的特点包括1.1-MHz的开关频率、支持跳周期（SKIP）模式工作、预偏置启动、内部软启动、输出软放电、内部VBST开关、电源正常指示、使能/输入欠压锁定（EN/input UVLO）、过流、过压、欠压和过温保护，以及支持全陶瓷输出电容。它支持2.9 V至3.5 V的电源电压和2.9 V至6 V的转换电压，输出电压可在0.6 V至0.84 V x VIN范围内调节。 TPS53311采用3 mm x 3 mm 16引脚VQFN封装（符合绿色RoHS标准且无铅），工作温度范围为-40℃至85℃。

商品特性

最高效率达95.5%
连续3-A输出电流
支持所有多层陶瓷（MLCC）输出电容
具备SmoothPWM™自动跳周期节能模式（Eco-mode™），轻载效率高
电压模式控制
支持主从交错操作
可在标称频率±20%范围内同步
转换电压范围为2.9 V至6 V
禁用期间软停止输出放电
输出电压可在0.6 V至0.84 V x VIN范围内调节
过流、过压和过温保护
小型3 mm x 3 mm 16引脚VQFN封装
漏极开路电源正常指示
内部自举开关
低RDS(on)，3.3-V输入时为24 mΩ，5-V输入时为19 mΩ
支持预偏置启动功能

应用领域

5-V降压轨
3.3-V降压轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~6V
	输出电压	-
	输出电流	3A
	开关频率	1.1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
