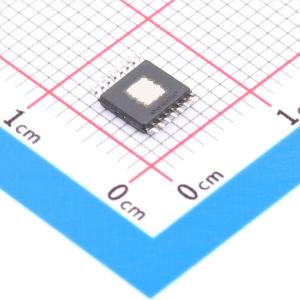

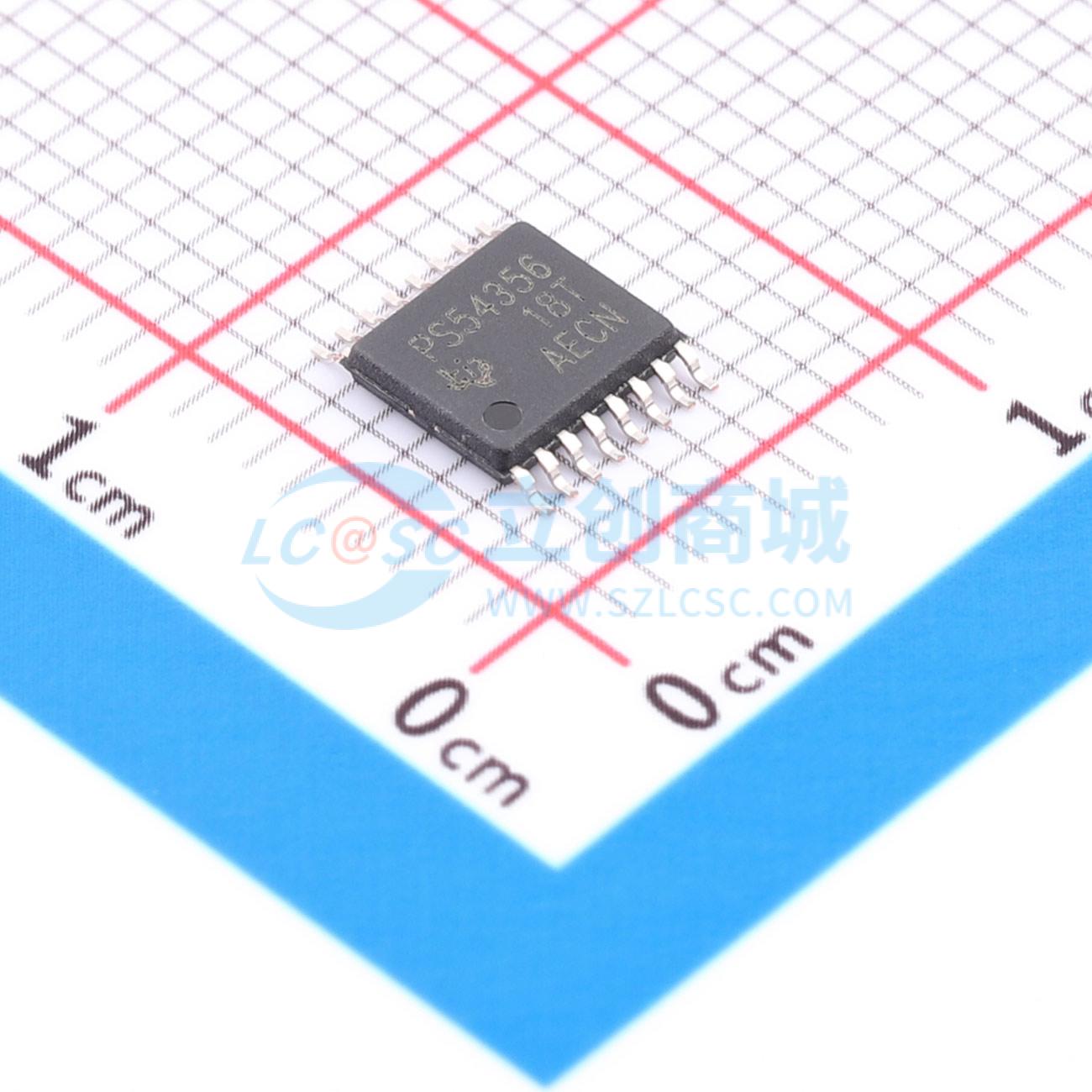

温馨提醒：图片仅供参考，商品以实物为准

TPS54356PWPR

降压型 3A 4.5V~20V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS54356 具有低侧栅极驱动器的 4.5V 至 20V 输入、3.3V 3A SWIFT™ 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54356PWPR
商品编号: C2071795
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 2.03克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	频率同步；过流保护；工作状态指示；打嗝限流

商品概述

TPS5435x是一款中等输出电流同步降压PWM转换器，集成了高端MOSFET和用于可选低端外部MOSFET的栅极驱动器。其特性包括高性能电压误差放大器，可在瞬态条件下实现最佳性能。TPS5435x具备欠压锁定电路，可防止输入电压达到预设值之前启动；内部软启动电路可限制浪涌电流；还有电源正常输出，用于指示有效的输出状态。同步功能可配置为输入或输出，便于实现180°异相同步。

商品特性

100 mΩ、4.5 A峰值MOSFET开关，在3 A连续输出电流下实现高效率
使用外部低端MOSFET或二极管
固定输出版本 - 1.2 V/1.5 V/1.8 V/2.5 V/3.3 V/5.0 V
内部补偿，减少元件数量
可与外部时钟同步
180°异相同步
宽PWM频率 - 固定250 kHz、500 kHz或可调250 kHz至700 kHz
内部软启动
负载受峰值电流限制和热关断保护
可调欠压锁定
16引脚TSSOP PowerPAD封装

应用领域

工业和商业低功率系统
LCD显示器和电视
计算机外设
高性能DSP、FPGA、ASIC和微处理器的负载点稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	3.3V
	输出电流	3A
	开关频率	500kHz；250kHz
	工作温度	-40℃~+85℃@(TA)
