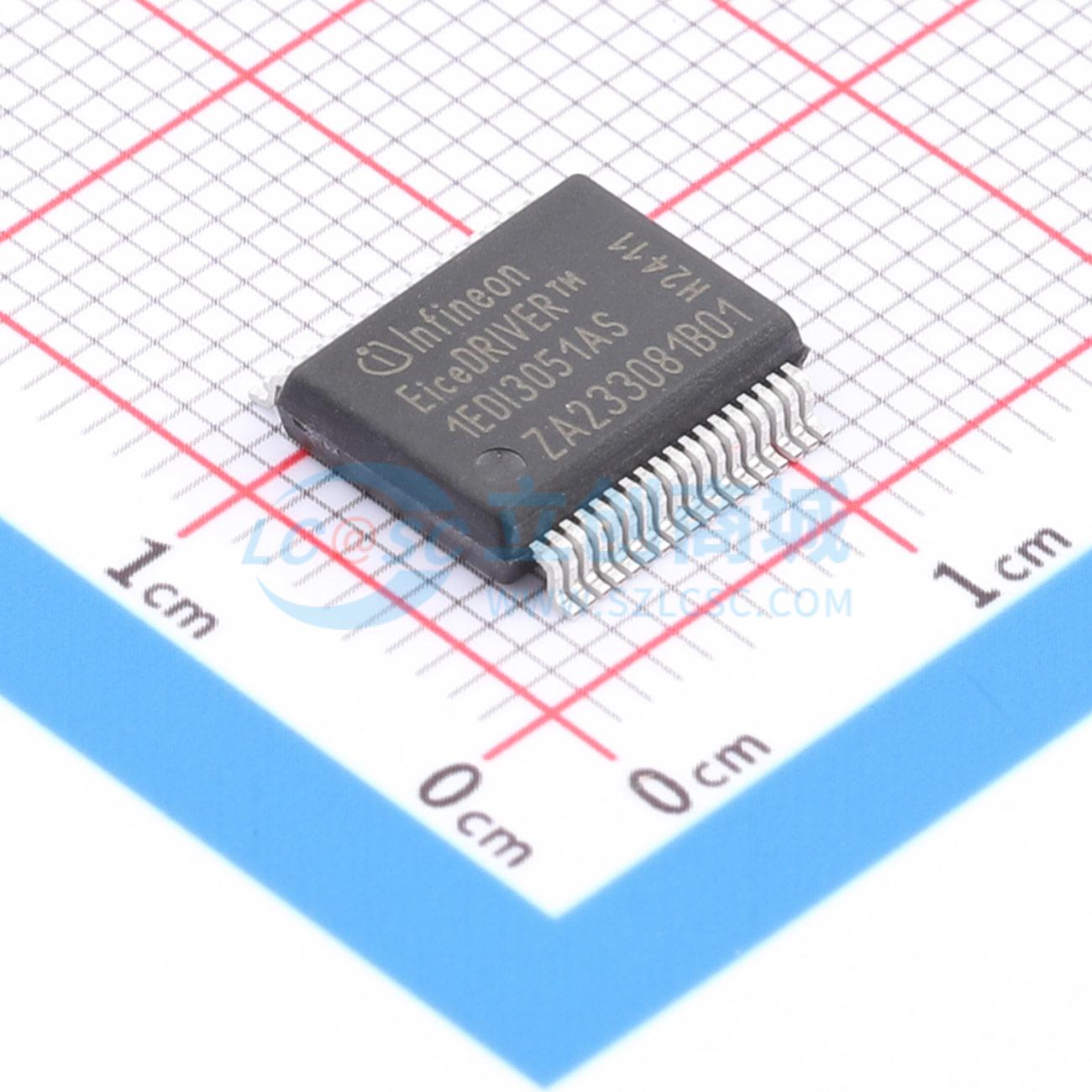

温馨提醒：图片仅供参考，商品以实物为准
1EDI3051ASXUMA1
1EDI3051ASXUMA1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDI3051ASXUMA1
- 商品编号
- C20189639
- 包装方式
- 编带
- 商品毛重
- 6.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | - | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.55V~5.5V | |
| 上升时间(tr) | - | |
| 下降时间(tf) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 7mA | |
| 功能特性 | 交错导通保护；过流保护 |
商品特性
- 采用无芯变压器技术的单通道隔离式IGBT/SiC驱动器，适用于高达1200V的IGBT/SiC-MOSFET
- 集成SPI
- 共模瞬态抗扰度（CMTI）在高达1000V时可达150V/ns
- 根据DIN EN IEC 60747 - 17 (VDE 0884 - 17):2021 - 10标准，具备8kV基本绝缘
- 根据UL 1577标准具备基本绝缘
- 集成升压电路，峰值电流可达20A，轨到轨分离输出
- 集成反激式控制器
- 用于并联功率器件驱动的双监控/钳位
- 用于初级ASC触发和PWM控制的安全输入
- 典型传播延迟为60ns
- 内部和外部有源米勒钳位支持单极开关
- 集成双ADC，用于温度或直流母线电压测量
- 集成安全特性，支持系统级ASIL D：
- 冗余退饱和（DESAT）和过流保护（OCP）
- 带匹配阻抗输入的差分过流保护
- 栅极和输出级监控
- 低压/高压电源监控
- 内部监控
- 符合ISO 26262标准，适用于高达ASIL B的安全要求的安全元件
- 绿色产品（符合RoHS标准）
应用领域
- 混合动力汽车（HEV）和电动汽车（EV）的牵引逆变器
- 高功率直流/直流转换器
