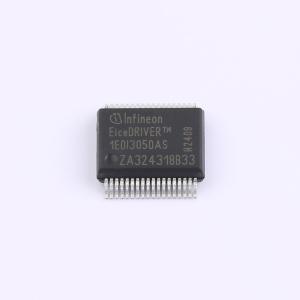

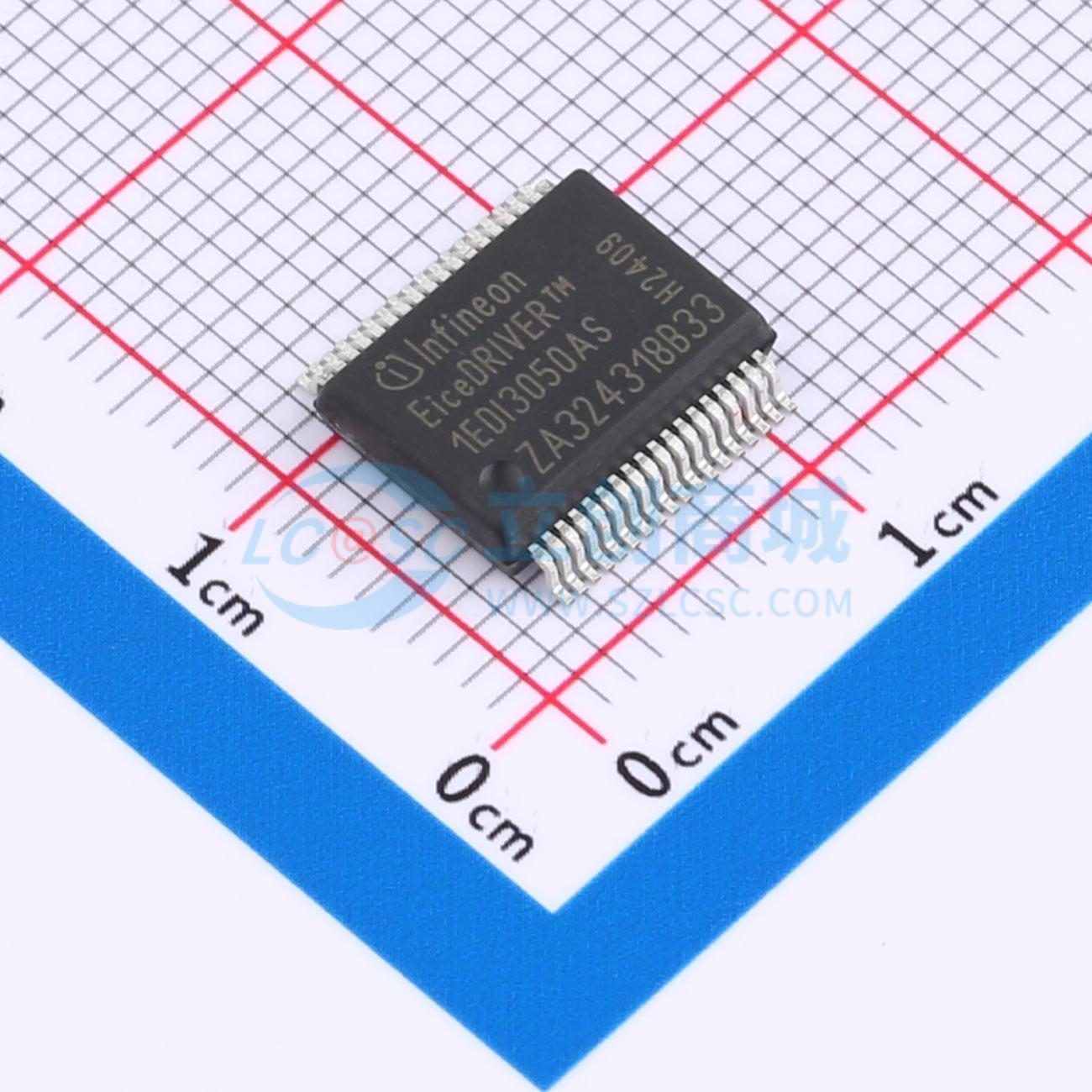

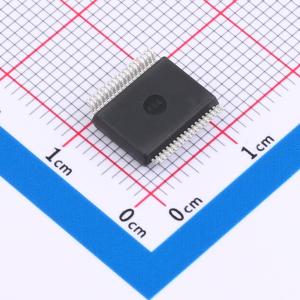

1EDI3050ASXUMA1
单通道隔离式IGBT/SiC-MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单通道隔离式 IGBT/SiC 驱动器，采用无芯变压器技术。 适用于高达 1200 V 的 IGBT/SiC-MOSFET。 集成 SPI。 共模瞬态抗扰度（CMTI）高达 150 V/ns（最高 1000 V）。应用：混合动力汽车（HEV）和电动汽车（EV）的牵引逆变器。 高功率 DC/DC 转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDI3050ASXUMA1
- 商品编号
- C20189638
- 商品封装
- DSO-36
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 20A | |
| 拉电流(IOH) | 20A | |
| 工作电压 | 14V~21.5V |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 60ns | |
| 传播延迟 tpHL | 60ns | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 7mA |
商品特性
- 采用无芯变压器技术的单通道隔离式IGBT/SiC驱动器
- 适用于耐压高达1200 V的IGBT/SiC-MOSFET
- 集成式SPI共模瞬态抗扰度（CMTI）在高达1000 V时可达150 V/ns
- 符合DIN EN IEC 60747-17 (VDE 0884-17):2021-10标准的8 kV基本绝缘
- 符合UL 1577标准的基本绝缘
- 集成式升压电路，峰值电流高达20 A
- 轨到轨分离输出
- 单路监测/钳位，用于驱动单个功率器件
- 集成反激式控制器
- 用于初级主动短路（ASC）触发和PWM控制的安全输入
- 可选的次级侧主动短路（ASC）功能
- 典型传播延迟为60 ns
- 内部和外部有源米勒钳位支持单极开关
- 集成双ADC，用于温度或直流母线电压测量
- 集成安全特性，支持系统级ASIL D：冗余退饱和（DESAT）和过流保护（OCP）、匹配阻抗输入的差分过流保护、栅极和输出级监测、直通保护、低压/高压电源监测、内部监控
- 符合ISO 26262标准的独立安全元件，满足高达ASIL B的安全要求
- 绿色产品（符合RoHS标准）
应用领域
- 混合动力汽车（HEV）和电动汽车（EV）的牵引逆变器
- 高功率DC/DC转换器
