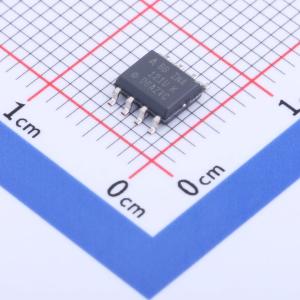

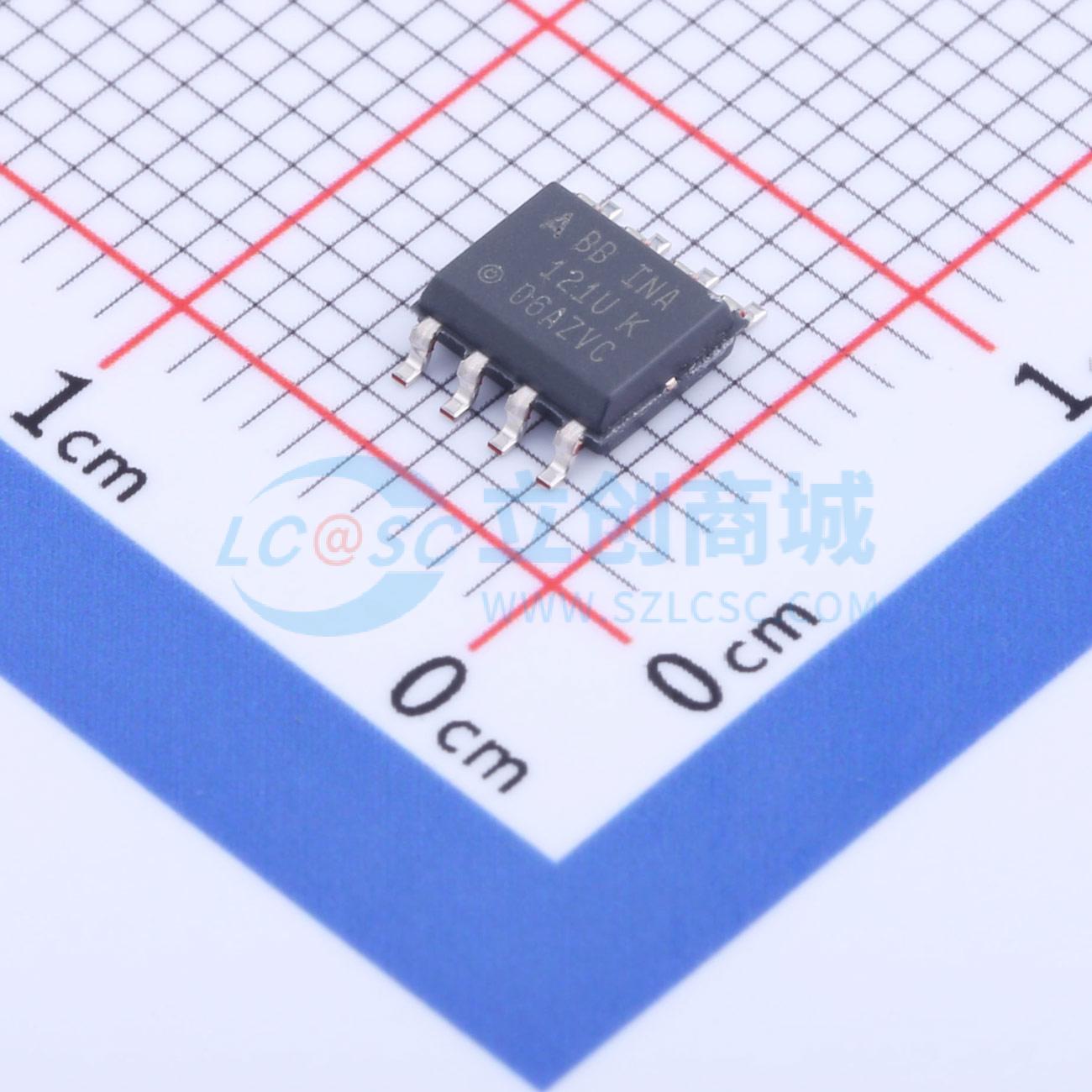

INA121UA/2K5

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA121 FET 输入低功耗仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA121UA/2K5
商品编号: C2057376
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

INA121 是一款 FET 输入、低功耗仪表放大器，具有出色的精度。其通用的三运放设计和非常小的尺寸使其成为各种通用应用的理想选择。低偏置电流（±4pA）允许与高阻抗源一起使用。增益可以通过单个外部电阻设置为 1V 到 10,000V/V。内部输入保护可承受高达 ±40V 的电压而不损坏。INA121 采用激光修整，具有非常低的失调电压（±200μV）、低失调漂移（±2μV/°C）和高共模抑制比（在 G=100 时为 106dB）。它可以在低至 ±2.25V (+4.5V) 的电源上运行，从而可以在电池供电和单 5V 系统中使用。静态电流仅为 450μA。封装选项包括 8 引脚塑料 DIP 和 SO-8 表面贴装。所有产品均指定在 -40°C 至 +85°C 的工业温度范围内。

应用领域

低电平传感器放大器：桥式、RTD、热电偶
生理放大器：ECG、EEG、EMG、呼吸
高阻抗传感器
电容式传感器
多通道数据采集
便携式、电池供电系统
通用仪器仪表

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	106dB
	输入偏置电流(Ib)	4pA
	输入失调电压(Vos)	200uV
	压摆率(SR)	50V/us

	属性	参数值
	输出电流	14mA
	轨到轨	-
	输出类型	-
	静态电流(Iq)	450uA
	输入失调电压温漂(Vos TC)	2uV/℃
	工作温度	-40℃~+85℃
