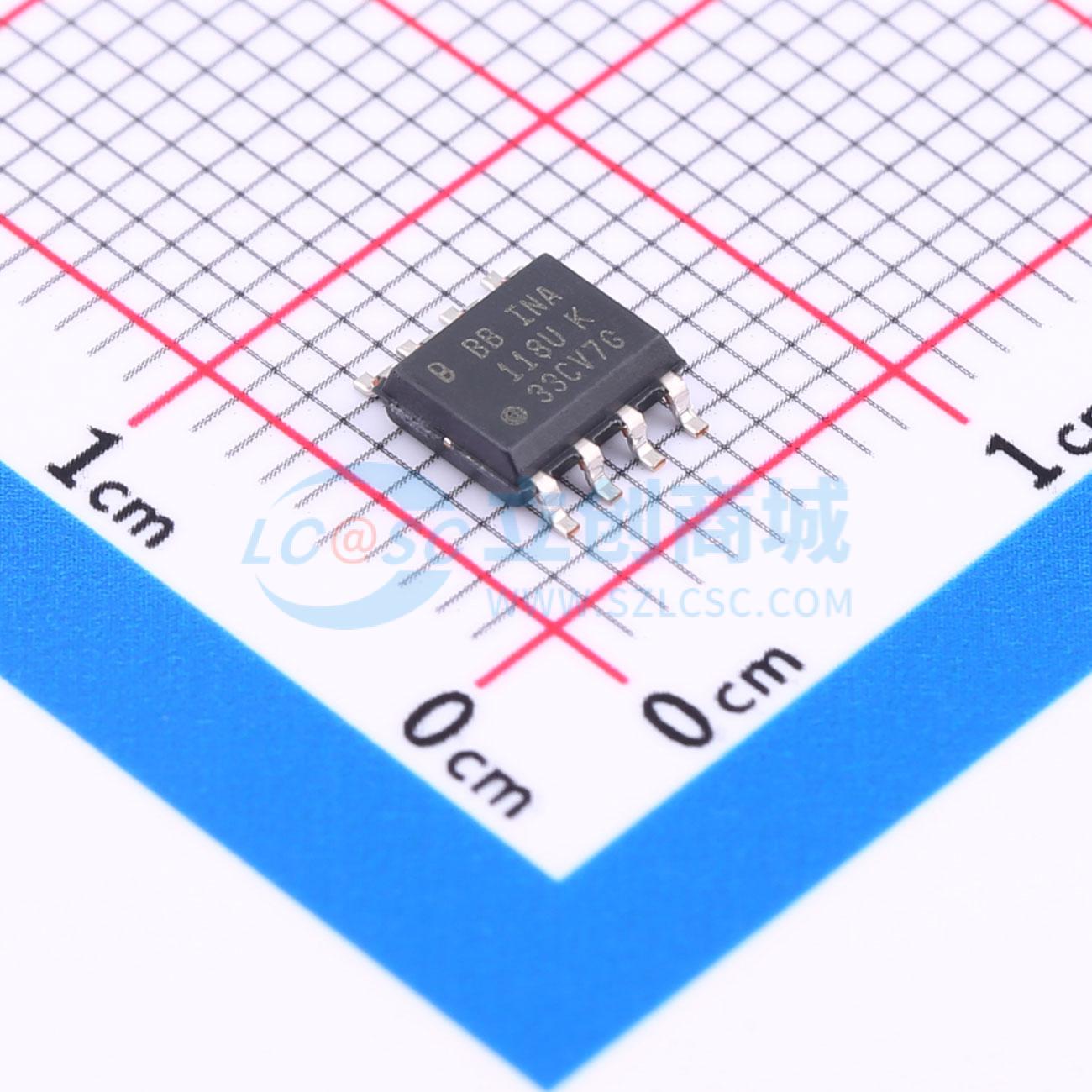

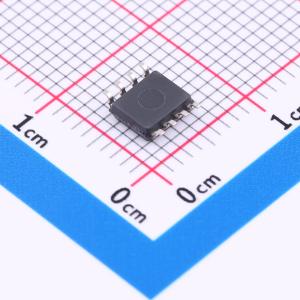

温馨提醒：图片仅供参考，商品以实物为准
INA118UB/2K5
低功耗精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA118 精密低功耗仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA118UB/2K5
- 商品编号
- C2057511
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电压(Vos) | 10uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.9V/us | |
| 输出电流 | 5mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 350uA | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5nA | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
INA118 是一款低功耗通用仪表放大器，可提供出色的准确性。此器件采用多功能三级运算放大器设计，尺寸小巧，适用于多种应用。即使在高增益（G = 100 时为 70kHz）情况下，电流反馈输入电路也可提供宽带宽。 可通过单个外部电阻器在 1 到 10000 范围内设置增益。内部输入保护可经受高达 ±40V 的电压且无损坏。 INA118 经过激光修整，具有低失调电压 (50μV)、低温漂 (0.5μV/°C) 和高共模抑制（G = 1000 时为 110dB）。INA118 采用低至 ±2.25V 的电源电压，静态电流仅 350μA，因此非常适合电池供电系统。 INA118 采用 8 引脚塑料 DIP 和 SO - 8 表面贴装式封装，其额定温度范围为 -40°C 至 +85°C。
商品特性
- 低失调电压：50μV，最大值
- 低漂移：0.5μV/°C，最大值
- 低输入偏置电流：5nA（最大值）
- 高 CMR：110dB（最小值）
- 输入保护电压可达 ±40V
- 宽电源电压范围：±2.25 至 ±18V
- 低静态电流：350μA
- 封装：8 引脚塑料 DIP，SO - 8
应用领域
- 压力变送器
- 温度变送器
- 称重计
- 心电图 (ECG)
- 模拟输入模块
- 数据采集 (DAQ)
