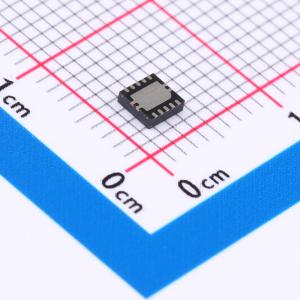

温馨提醒：图片仅供参考，商品以实物为准
INA826SIDRCR
INA826SIDRCR
- 描述
- INA826S 具有关断功能的 200μA、36V 轨到轨输出仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA826SIDRCR
- 商品编号
- C2058358
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 104dB | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电压(Vos) | 40uV | |
| 增益带宽积(GBP) | 1MHz | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 16mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 700pA | |
| 单电源 | 3V~36V | |
| 双电源(Vee ~ Vcc) | 1.5V~18V；-18V~-1.5V | |
| 电源纹波抑制比(PSRR) | 124dB | |
| 稳定时间 | 12us |
商品概述
INA826S 器件是一款低成本仪表放大器，提供极低功耗及关断，并可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻在1到1000范围内设置增益。该器件在过热条件下具有很好的稳定性，即使在G>1时，也可实现只有35ppm/°C（最大值）的低增益漂移。
INA826S 经优化可在频率高达5kHz时提供超过100dB（G = 10）的出色共模抑制比。G = 1时，在从负电源直至1V正电源的整个输入共模范围内共模抑制比将超过84dB。INA826S 采用轨到轨输出，非常适合通过3V单电源和高达±18V的双电源供电的低电压运行器件。
提供关断引脚，可将电源电流降至2μA以下。附加电路可通过将输入电流限制在8mA以下来防止输入出现超出电源电压的过压情况（高达±40V）。
INA826S 可提供10引脚、3mm×3mm VSON表面贴装式封装。INA826S 的额定工作温度范围为 -40°C至 +125°C。
商品特性
- 输入共模范围：包括V-
- 共模抑制：104dB（最小值，G = 10），100dB（5kHz下的最小值，G = 10）
- 电源抑制：（最小值，G = 1）
- 低失调电压：150μV，最大值
- 增益漂移：1ppm/°C（G = 1），35ppm/°C (G > 1)
- 噪声：18nV/√Hz，G ≥ 100
- 带宽：1MHz (G = 1)，60kHz (G = 100)
- 输入保护电压高达±40V
- 轨到轨输出
- 电源电流：200μA
- 关断电流：2μA
- 电源电压范围：单电源：3V至36V；双电源：±1.5V至±18V
- 特定温度范围：-40°C至 +125°C
- 封装：3mm×3mm VSON
应用领域
- 工业过程控制
- 断路器
- 电池检测仪
- 心电图(ECG) 放大器
- 电力自动化
- 医疗仪表
- 便携式仪表
