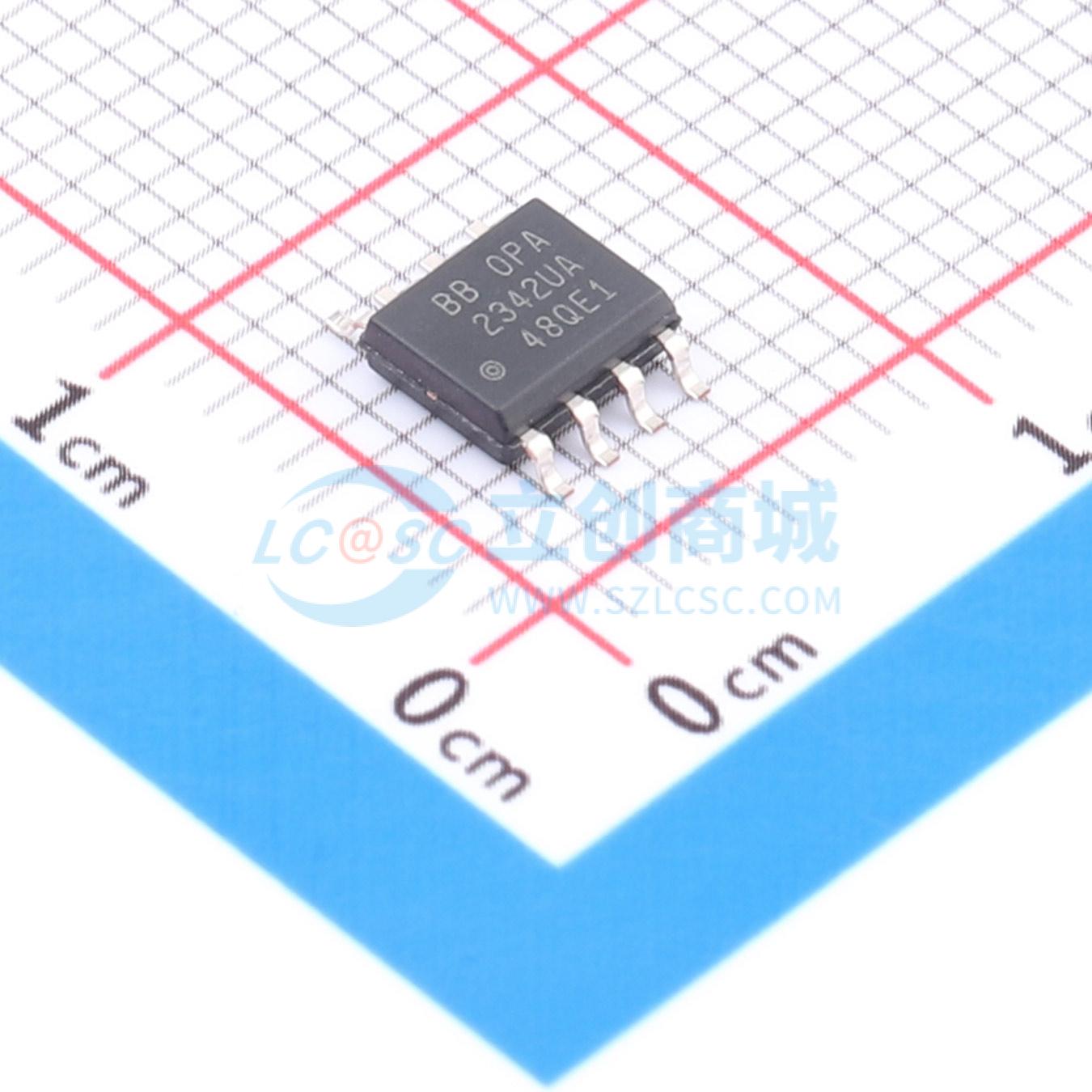

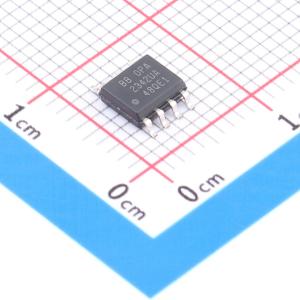

温馨提醒：图片仅供参考，商品以实物为准
OPA2342UA/2K5
低成本、低功耗、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2342 双通道、5.5V、1MHz、低偏置电流 (0.2pA) RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2342UA/2K5
- 商品编号
- C2058373
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.209968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA342系列是轨到轨CMOS运算放大器，专为低成本、低功耗、小型化应用设计，优化后可在低至2.5V的单电源下工作，输入共模电压范围可超出电源电压300mV。轨到轨输入输出与高速运作，适合驱动采样模数转换器，也适用于通用、音频应用，以及为数模转换器输出提供电流电压转换。该系列提供单路、双路、四路版本，规格完全一致，可为设计提供灵活性。双路和四路设计采用完全独立电路，可实现最低串扰，避免相互干扰。该系列具备单位增益稳定性，可单电源工作，通用性强，使用便捷。轨到轨输入输出摆幅可显著提升动态范围，尤其适用于低电源应用。该系列在+2.7V至+5.5V工作电压下完全符合规格要求，大部分规格可适用-40℃至+85℃温度范围。该集成电路可被静电放电损坏，需采取适当操作防护。输入端子采用电源轨钳位二极管，输入信号摆幅超出电源轨0.5V以上时，应将电流限制在10mA及以下。
商品特性
- 静态电流典型值150μA，最大值250μA
- 支持轨到轨输入，输入共模电压范围可超出电源轨300mV
- 支持轨到轨输出，输出与电源轨差值在1mV以内
- 支持单电源供电
- 成本低
- 提供多种小型封装可选，封装包括SOT23-5、MSOP-8、TSSOP-14
- 带宽1MHz
- 压摆率1V/μs
- 总谐波失真加噪声0.006
- 单位增益稳定
- 电源引脚需搭配0.01μF陶瓷电容旁路
应用领域
- 通信领域
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 有源滤波器
- 测试设备
- 消费电子
- 驱动采样模数转换器
- 数模转换器输出电流电压转换
- 通用运算应用
