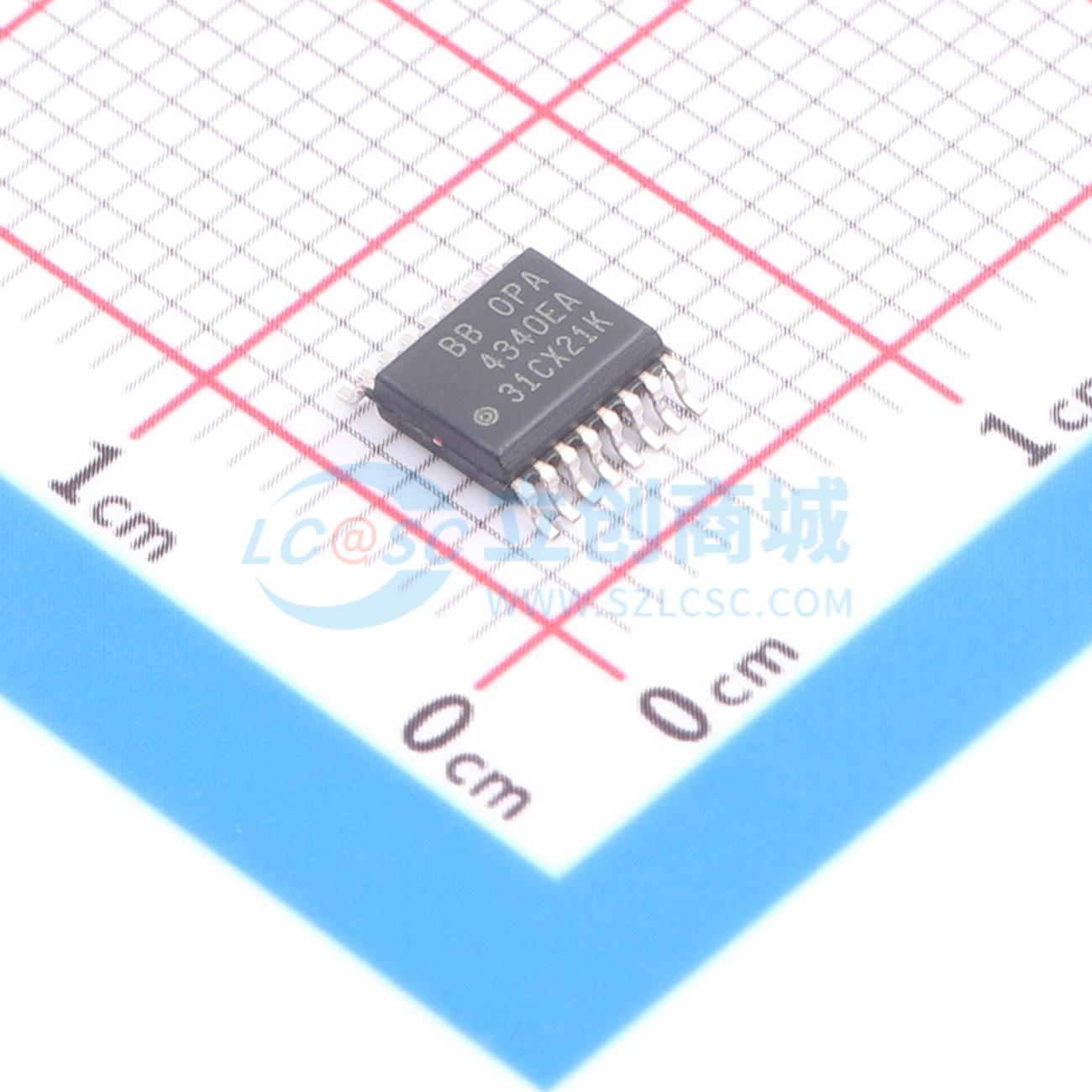

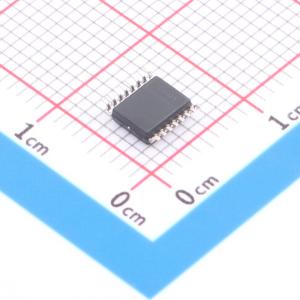

温馨提醒：图片仅供参考，商品以实物为准
OPA4340EA/250
OPA4340EA/250
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4340 四通道、单电源、轨至轨、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4340EA/250
- 商品编号
- C2058374
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 5.5MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 0.2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
OPA340系列轨到轨CMOS运算放大器针对低电压单电源工作进行了优化。轨到轨输入和输出以及高速运行特性，使其成为驱动采样模数（A/D）转换器的理想选择。它们还非常适合通用和音频应用，以及在数模（D/A）转换器的输出端提供I/V转换。单通道、双通道和四通道版本具有相同的规格，便于灵活设计。 OPA340系列可在低至2.5 V的单电源下工作，其输入共模电压范围可扩展至低于地电位500 mV和高于正电源500 mV。在100 kΩ负载下，输出电压摆幅可达到距电源轨1 mV以内。这些器件具有出色的动态响应（带宽 = 5.5 MHz，压摆率 = 6 V/µs），而静态电流仅为750 µA。双通道和四通道设计采用完全独立的电路，可实现最低的串扰和互不干扰。 单通道（OPA340）封装形式有微型5引脚SOT - 23表面贴装、8引脚SOIC表面贴装和8引脚DIP。双通道（OPA2340）采用微型8引脚VSSOP表面贴装、8引脚SOIC表面贴装和8引脚PDIP封装。四通道（OPA4340）封装形式有节省空间的16引脚SSOP表面贴装和14引脚SOIC表面贴装。所有产品的工作温度范围为-40°C至85°C，可在-55°C至125°C的温度范围内工作。还提供用于设计分析的SPICE宏模型。
商品特性
- 轨到轨输入
- 轨到轨输出（1 mV以内）
- 超小型封装
- 宽带宽：5.5 MHz
- 高压摆率：6 V/µs
- 低总谐波失真 + 噪声：0.0007%（f = 1 KHz）
- 低静态电流：750 µA/通道
- 单通道、双通道和四通道版本
应用领域
- 驱动A/D转换器
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
