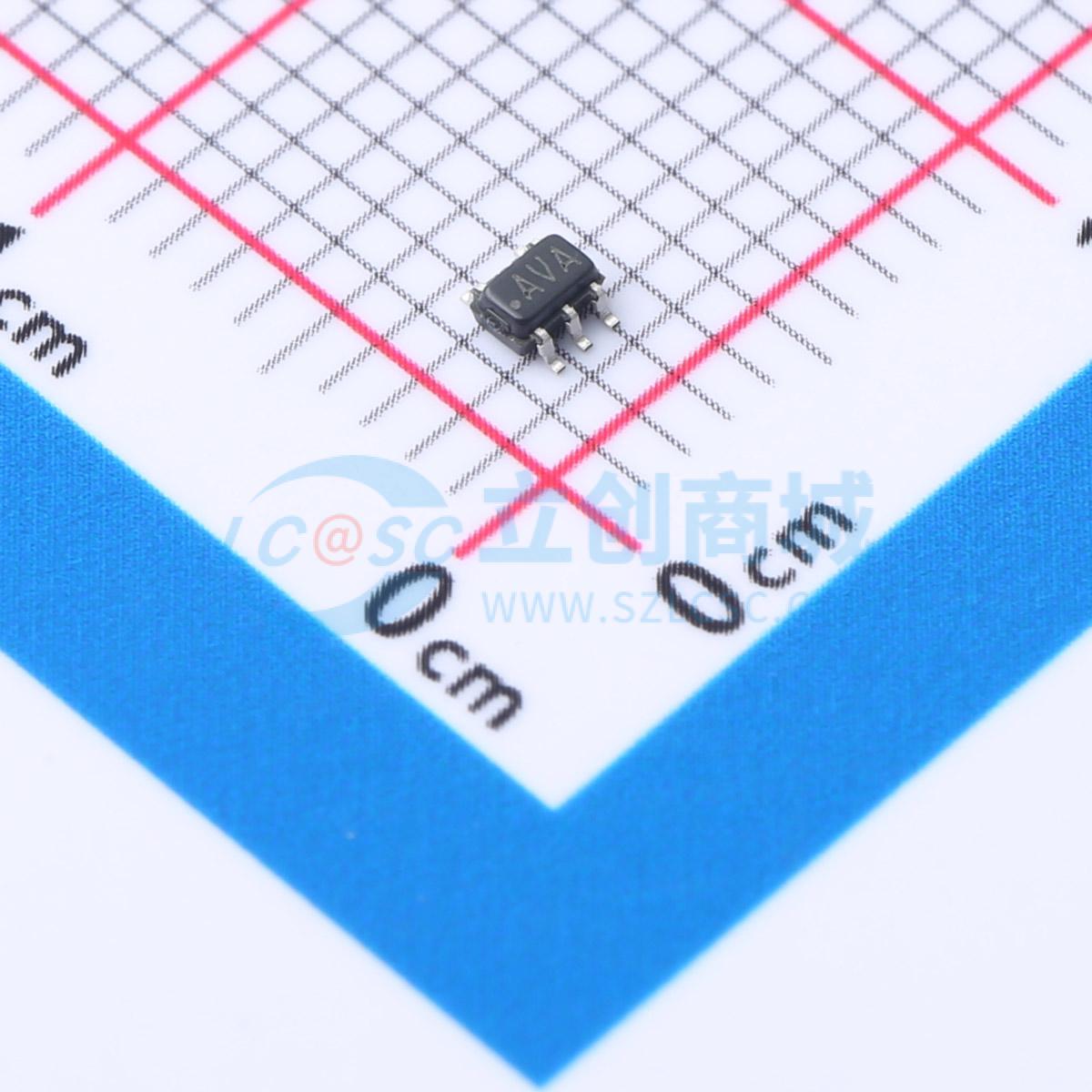

温馨提醒：图片仅供参考，商品以实物为准
LMV611MG/NOPB
LMV61x单路、双路和四路1.4MHz低功耗、通用1.8V运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV611 单路、5.5V、1.5MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV611MG/NOPB
- 商品编号
- C2058404
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 185nA | |
| 噪声密度(eN) | 60nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
LMV61x 器件是单路、双路和四路低电压、低功耗运算放大器。此器件专为低电压、通用应用而设计。其他重要的产品特性包括轨至轨输入/输出、1.8V 的低电源电压以及宽温度范围。LMV61x 输入共模在电源基础上向外扩展了 200mV，无负载时提供轨至轨输出摆幅，而在由 1.8V 电源供电且负载为 2kΩ 时提供 30mV 以内的输出电压。当消耗的静态电流为 100μA（典型值）时，LMV61x 可实现 1.4MHz 的增益带宽积。-40°C 至 125°C 的工业增强型温度范围使得 LMV61x 能够适应各种扩展环境。LMV611 采用微型 5 引脚 SC70 封装，LMV612 采用节省空间的 8 引脚 VSSOP 和 SOIC 封装，而 LMV614 采用 14 引脚 TSSOP 和 SOIC 封装。对于需要最小 PCB 尺寸的应用来说，这些小型封装放大器是理想的解决方案。在 PCB 要求方面需要受到空间限制的应用包括便携式和电池供电类电子产品。
商品特性
- 电源电压值：1.8V（典型值），得到保证的 1.8V、2.7V 和 5V 规格
- 输出摆幅：600Ω 负载时，电源轨摆幅 80mV；2kΩ 负载时，电源轨摆幅 30mV
- VCM = 超过电源轨 200mV
- 100μA 电源电流（每个通道）
- 1.4MHz 增益带宽积
- 最大 VOS = 4mV
- 温度范围：-40°C 至 +125°C
应用领域
- 消费类通信产品
- 消费类计算产品
- 掌上电脑(PDA)
- 前置音频放大器
- 便携式或电池供电类电子设备
- 电源电流监控
- 电池监控
