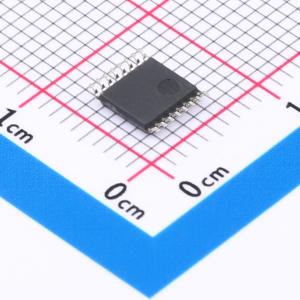

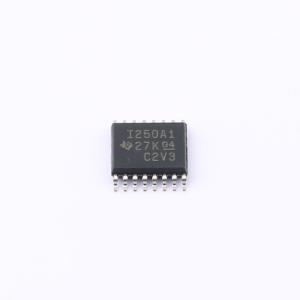

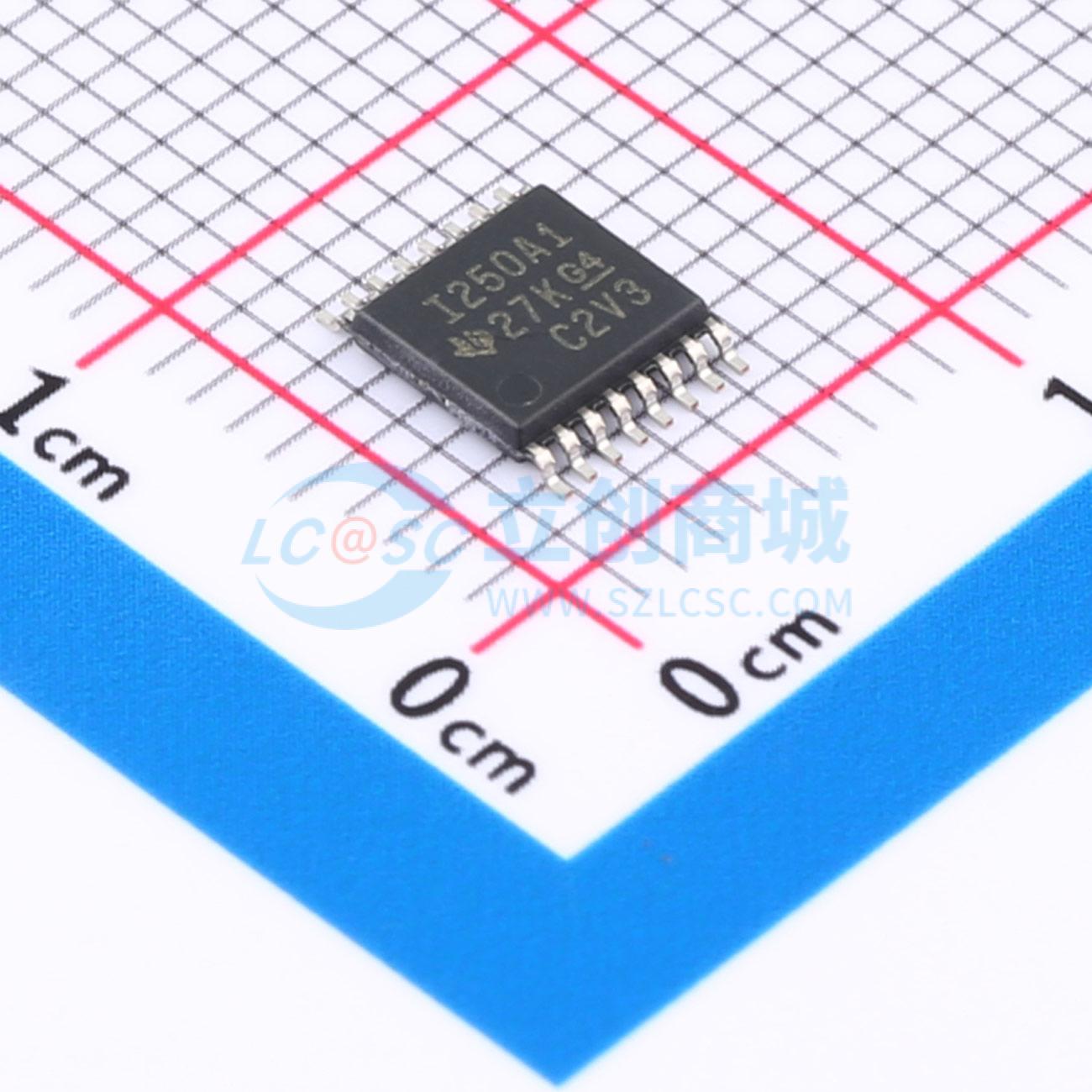

INA250A1PWR

集成有精密分流电阻的36V低侧/高侧双向零漂移分流监视器

描述: INA250 具有集成分流电阻的 36V、双向、精密电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA250A1PWR
商品编号: C2058407
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

INA250 是电压输出、电流感测放大器系列，其集成了一个内部分流电阻，能够在0V 至36V 共模电压范围上实现高精度电流测量，并且与电源电压无关。该器件是一款双向、低侧/高侧分流监视器，可使用外部参考来测量双向流入内部电流感测电阻传感器的电流。集成的精密电流感测电阻可使器件获得校准级别的测量精度以及超低温漂，并确保始终可实施针对感测电阻而优化的Kelvin 布局。 INA250 系列提供四级输出电压：200mV/A、500mV/A、800mV/A 和2V/A。该器件已经过完全测试，可在125°C 最高温度下提供高达10A 的持续电流。INA250 由一个2.7V 至36V 的单电源供电，最大供电电流为300μA。INA250 的所有增益版本均在扩展工作温度范围（-40°C 至 +125°C）内额定运行，并且采用薄型小外形尺寸(TSSOP)-16 封装。

商品特性

精密的集成分流电阻：
- 分流电阻:2mΩ
- 分流电阻容差：0.1%（最大值）
- 15A 持续电流（-40°C 至 85°C）
- 0°C 至 125°C 温度系数：10ppm/°C
高精度：
- 增益误差（分流和放大器）：0.3%（最大值）
- 偏移电流：50mA（最大值，INA250A2）
四种增益可供选择：
- INA250A1：200mV/A
- INA250A2：500mV/A
- INA250A3：800mV/A
- INA250A4：2V/A
宽共模电压范围：-0.1V 至36V
特定工作温度范围：-40°C 至 125°C

应用领域

测试设备
电源
服务器
电信设备
汽车用
太阳能逆变器
电源管理

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~36V
	带宽	50kHz

	属性	参数值
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
