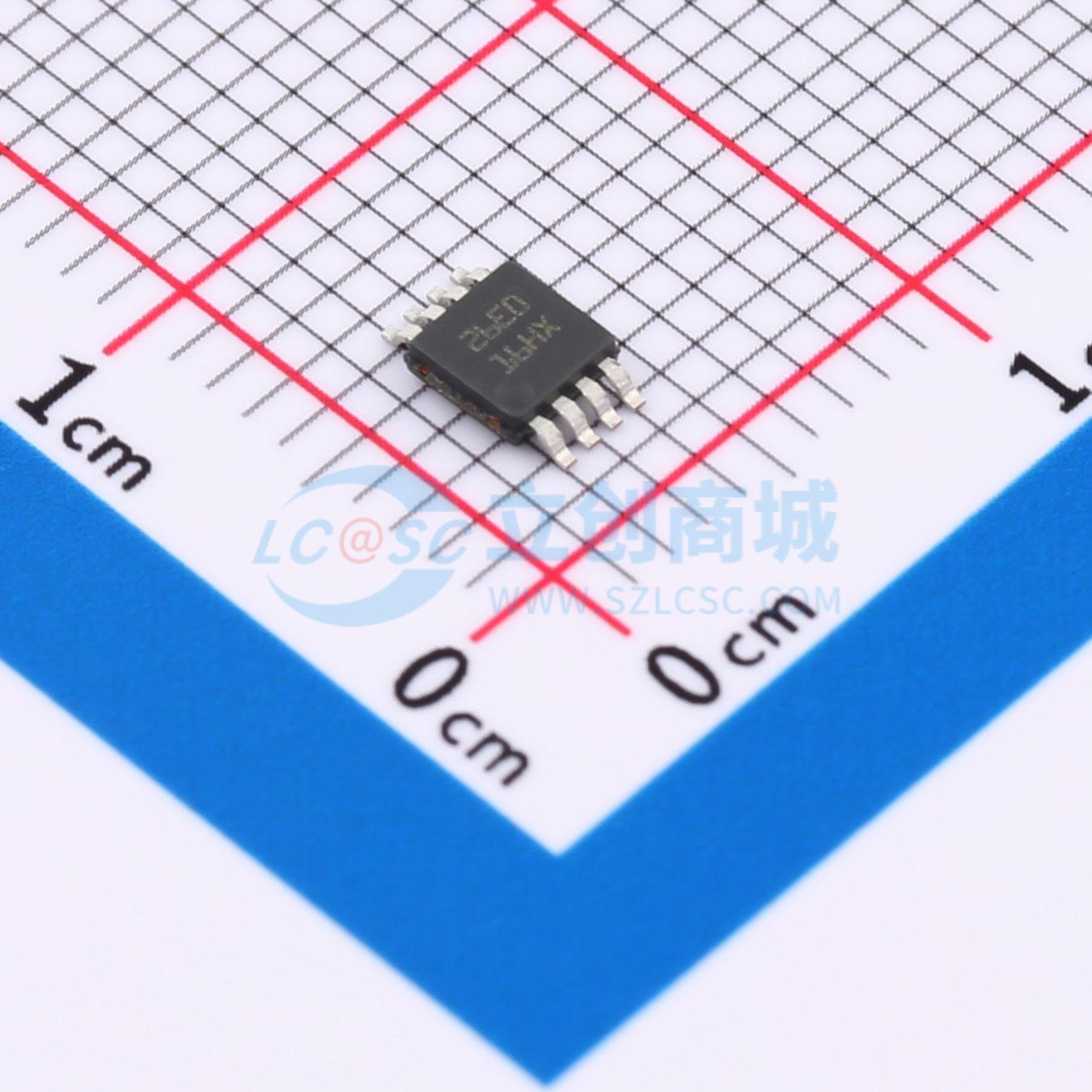

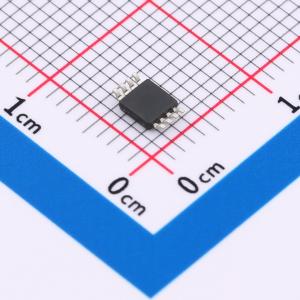

LMP8480ATQDGKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMP8480-Q1 AEC-Q100、4V 至 76V 电流检测放大器
品牌名称: TI(德州仪器)
商品型号: LMP8480ATQDGKRQ1
商品编号: C2058794
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	差分电压	-85V~+85V
	最大电源宽度(Vdd-Vss)	76V
	单电源	4.5V~76V
	静态电流(Iq)	88uA
	输出电流	5mA
	输入失调电压温漂(Vos TC)	6uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	124dB

商品概述

符合汽车级标准的LMP8480-Q1和LMP8481-Q1器件是精密的高端电流检测放大器，可在高输入共模电压下放大电流检测电阻两端产生的小差分电压。这些放大器适用于双向（LMP8481-Q1）或单向（LMP8480-Q1）电流应用，可接受共模电压范围为4 V至76 V、带宽为270 kHz的输入信号。由于工作电源电压范围与输入共模电压范围重叠，LMP848x-Q1可由被监测的同一电压供电。这一优势消除了将中间电源电压路由到电流监测点的需求，从而减少了元件数量和电路板空间。 LMP848x-Q1系列具有20、60和100的固定增益，适用于对温度范围内高精度有要求的应用。低输入失调电压允许使用更小的检测电阻，而不会牺牲系统误差。LMP8480-Q1和LMP8481-Q1可与MAX4080和MAX4081器件引脚对引脚替换，具有更低的失调电压、更宽的参考调节范围和更高的输出驱动能力。LMP8480-Q1和LMP8481-Q1采用8引脚VSSOP封装。

商品特性

符合汽车应用标准
器件温度等级1：环境工作温度范围为-40℃至125℃
器件HBM ESD分类等级2
器件CDM ESD分类等级C6
双向或单向检测
共模电压范围：4.0 V至76 V
电源电压范围：4.5 V至76 V
固定增益：20、60和100 V/V
增益精度：±0.1%
失调：±80 μV
带宽（–3 dB）：270 kHz
静态电流：<100 μA
缓冲大电流输出：>5 mA
输入偏置电流：7 μA
电源抑制比（直流）：122 dB
共模抑制比（直流）：124 dB

应用领域

车身控制模块
动力总成
电池管理
逆变器

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	4V~76V
	增益	60V/V
	带宽	270kHz
	输入偏置电流(Ib)	6.3uA
	输入失调电压(Vos)	80uV
	工作温度	-40℃~+125℃
