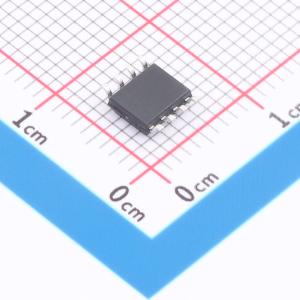

TSB712IDT
高精度6 MHz - RRIO - 36 V BiCMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度6 Mhz - RR IO - 36 V BiCMOS运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB712IDT
- 商品编号
- C2058811
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 1.2mV | |
| 输入失调电压温漂(Vos TC) | 1.4mV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 12nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.35V；1.35V~18V |
商品概述
6 MHz带宽放大器具备轨到轨输入和输出特性，保证能在+2.7 V至+36 V单电源以及±1.35 V至±18 V双电源下工作。 这些放大器的优势在于提供了宽范围的电源电压，且在25 ℃时最大输入失调电压仅为300 μV。 宽带宽、压摆率、低噪声、轨到轨能力和高精度的结合，使其在多种应用中发挥作用，例如：滤波器、电源和电机控制、执行器驱动、霍尔效应传感器和电阻式传感器。
商品特性
- 轨到轨输入和输出
- 低失调电压：最大300 μV
- 宽电源电压范围：2.7 V至36 V
- 增益带宽积：6 MHz
- 压摆率：3 V/μs
- 低噪声：12 nV/√Hz
- 集成EMI滤波器
- 2 kV HBM ESD耐受能力
- 扩展温度范围：-40 ℃至+125 ℃
- 提供汽车级产品
应用领域
- 高端和低端电流检测
- 霍尔效应传感器
- 数据采集与仪器仪表
- 测试与测量设备
- 电机控制
- 工业过程控制
- 应变计
