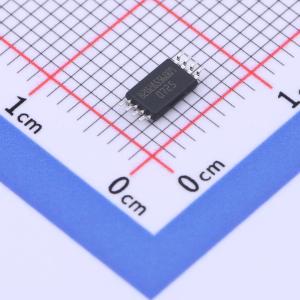

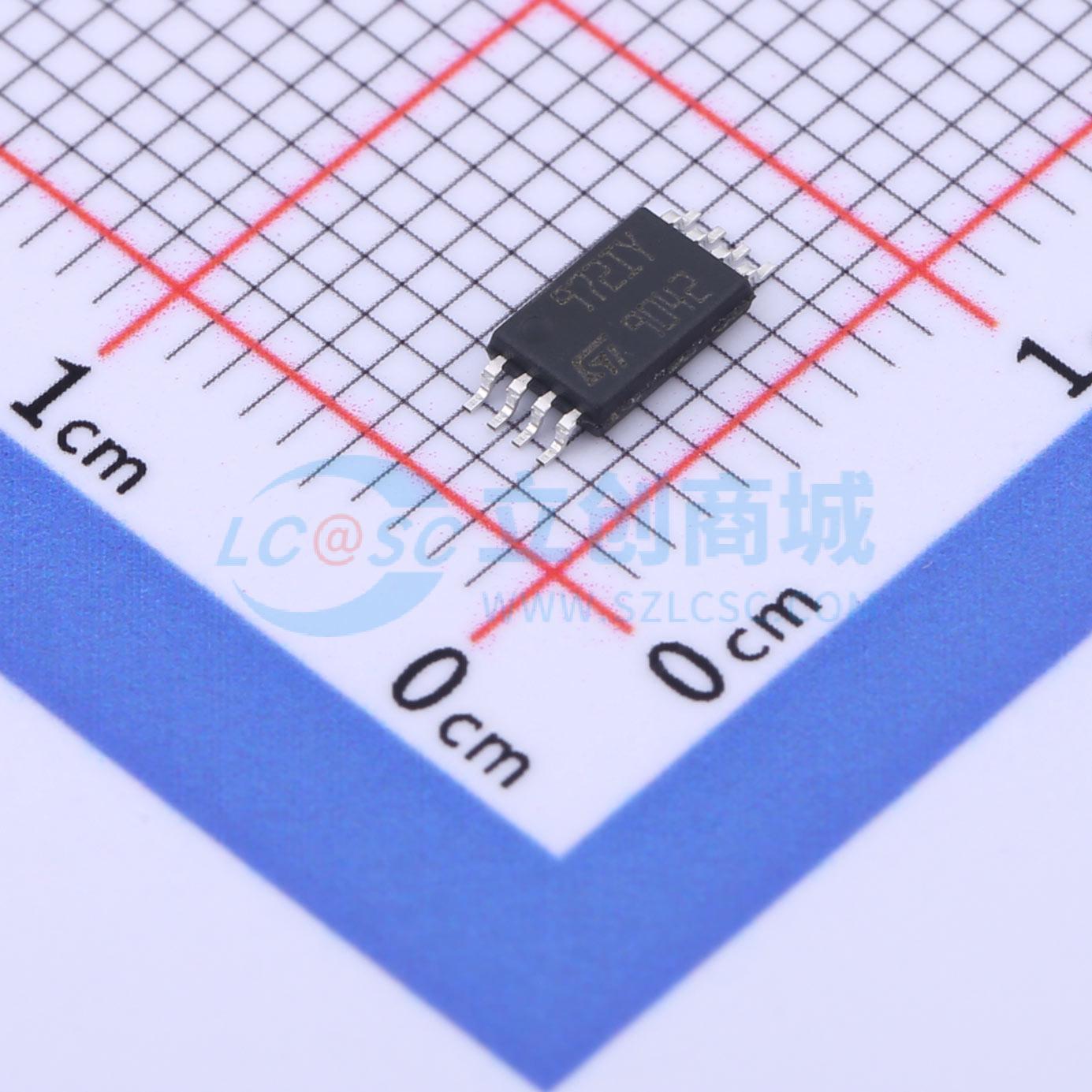

温馨提醒：图片仅供参考，商品以实物为准
TS972IYPT
输出轨到轨极低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 运算放大器可在低至±1.35V的电压下工作，并具有输出轨到轨信号摆幅。特别适用于便携式和电池供电设备。极低的噪声和低失真特性使其非常适合音频前置放大。有多种封装可供选择，以适应各种类型的应用。对于节省空间至关重要的应用，SOT23-5封装(2.8×2.9mm)或DFN8封装(3×3mm)可简化电路板设计，因为它们可以放置在电路板的任何位置。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS972IYPT
- 商品编号
- C2058969
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 12MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 1.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~10V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
TS97x系列运算放大器可在低至±1.35V的电压下工作，具有输出轨到轨信号摆幅。该器件特别适合便携式和电池供电设备。极低的噪声和低失真特性使其成为音频前置放大的理想选择。TS97x器件有多种封装形式以适应各种应用。对于需要节省空间的应用，SOT23-5封装（2.8×2.9mm）或DFN8封装（3×3mm）简化了电路板设计，因为它们可以放置在板上的任何位置。
商品特性
- 输出轨到轨电压摆幅：在Vcc=±2.5V时为±2.4V
- 极低噪声水平：4nV/√Hz
- 超低失真：0.003%
- 高动态特性：12MHz，4V/μs
- 工作电压范围：2.7至10V
- ESD保护（2kV）
- 闩锁免疫（A级）
应用领域
- 便携式设备（CD播放器、PDA）
- 便携式通信（手机、寻呼机）
- 仪器仪表和传感技术
- 专业音频电路
