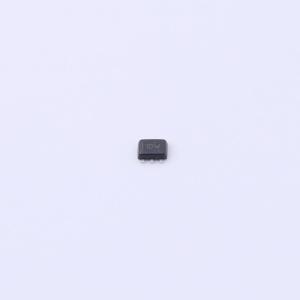

温馨提醒：图片仅供参考，商品以实物为准

INA185A2IDRLR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA185 采用超小型 SOT-563 封装的 26V、350kHz、双向高精度电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA185A2IDRLR
商品编号: C2059320
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-200mV~26V
	增益	50V/V
	带宽	210kHz
	输入偏置电流(Ib)	75uA
	输入失调电压(Vos)	5uV
	工作温度	-40℃~+125℃
	差分电压	-26V~26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	200uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	0.05uA
	压摆率(SR)	2V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	40nV/√Hz@1kHz

商品概述

INA185电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的–0.2V至+26V范围内的共模电压中感测电流检测电阻器上的压降。INA185以四个固定增益器件选项集成匹配电阻器增益网络：20V/V、50V/V、100V/V或200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。 INA185由2.7V至5.5V单电源供电。它消耗的最大电源电流为260μA，拥有高压摆率和带宽，因此是许多电源和电机控制解决方案的理想选择。 INA185采用6引脚SOT - 563封装，包括器件引脚在内的外形面积仅为2.56mm²。所有器件选项都具有 - 40°C至+125°C的扩展额定工作温度范围。

商品特性

SOT - 563封装(1.6mm×1.6mm)尺寸比SC70小39%，0.55mm封装高度
共模范围(VCM)： - 0.2V至+26V
高带宽：350kHz（A1器件）
失调电压：±55μV（最大值），VCM = 0V；±100μV（最大值），VCM = 12V（A4器件）
输出压摆率：2V/μs
双向电流检测功能
精度：最大增益误差：±0.2%（A1、A2、A3）；最大温漂：0.5 - μV/°C
增益选项：20V/V（A1器件）、50V/V（A2器件）、100V/V（A3器件）、200V/V（A4器件）
瞬态电流：260μA（最大值）

应用领域

电机控制
电池监控
电源管理
照明控制
过流检测
光伏逆变器
