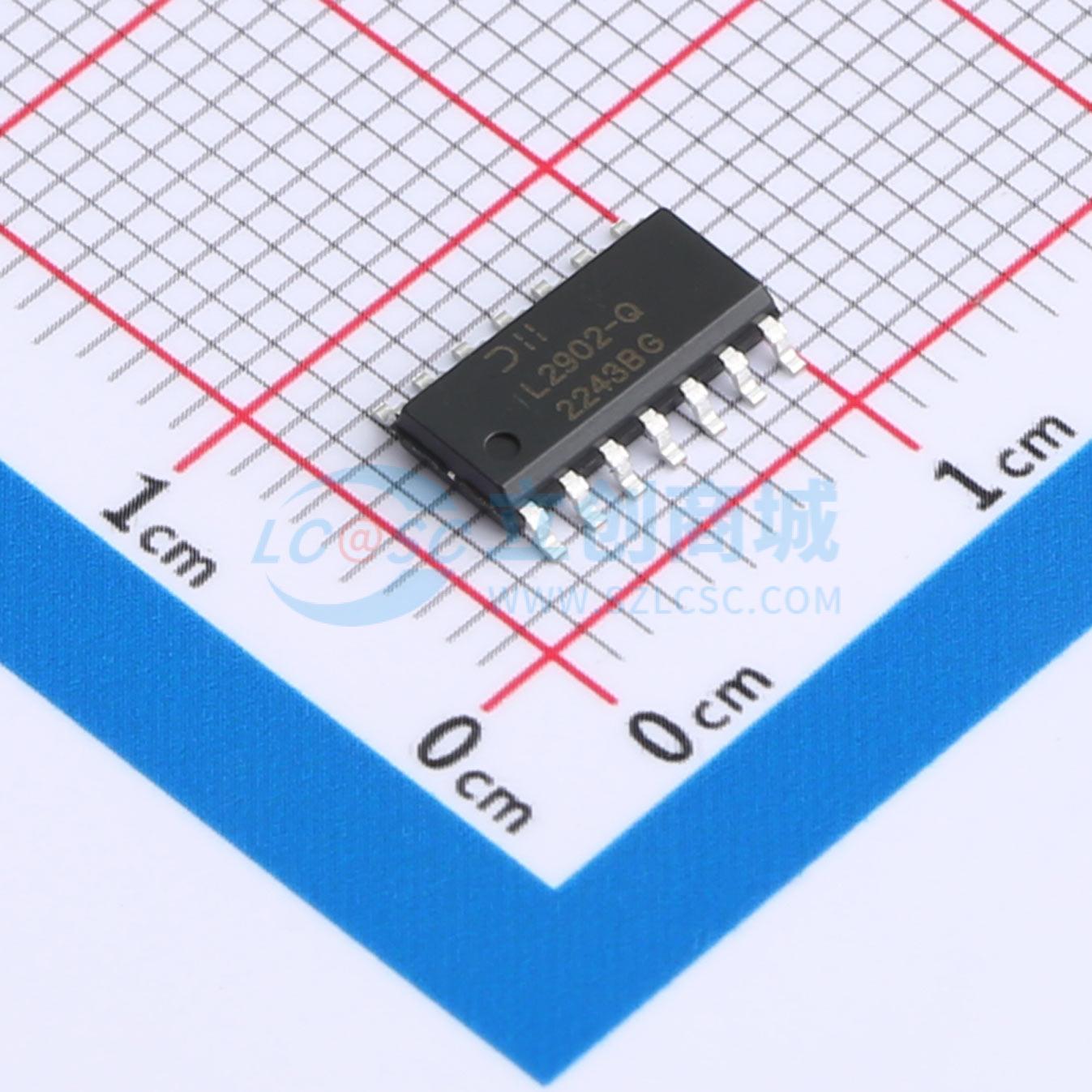

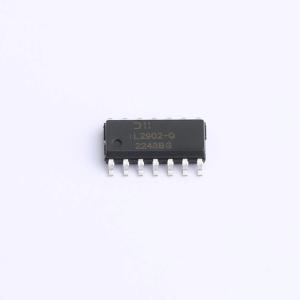

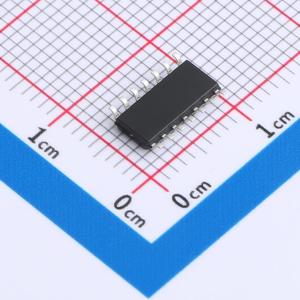

温馨提醒：图片仅供参考，商品以实物为准
LM2902QS14-13
双路和四路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2902Q/LM2902AQ/LM2904Q/LM2904AQ系列由两个或四个独立的高增益运算放大器组成，具有极低的输入失调电压指标。它们设计为可在宽电压范围内采用单电源供电；不过，也可采用双电源供电。它们的电源电流较低，且与电源电压的大小无关
- 品牌名称
- DIODES(美台)
- 商品型号
- LM2902QS14-13
- 商品编号
- C2059330
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 700kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | 1.5V~18V；-18V~-1.5V |
| 安装类型 | 表面贴装型 |
| 放大器类型 | 通用 |
| 电流-供电 | 1mA |
| 电流-输出/通道 | 40mA |
| 压摆率 | 0.3V/?s |
| 电流-输入偏置 | 200nA |
| 电压-输入补偿 | 7mV |
| 输出类型 | - |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 电压-供电，单/双?(±) | 2V ~ 36V，±1V ~ 18V |
| 供应商器件封装 | 14-SO |
| 电路数 | 4 |
| 增益带宽积 | 700kHz |
