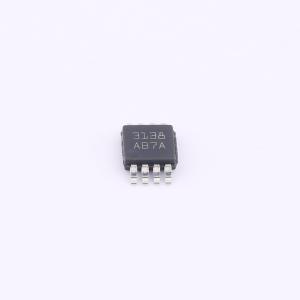

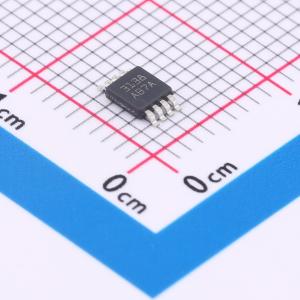

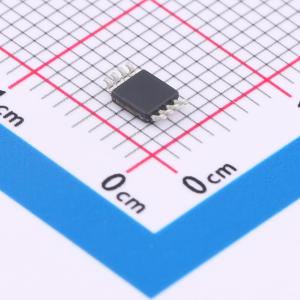

温馨提醒：图片仅供参考，商品以实物为准

LMP8278QMMX/NOPB

高共模、14倍增益、精密电流检测放大器

描述: LMP8278Q-Q1 具有直列式滤波器功能的 AEC-Q100、-2V 至 40V、分级电流感应放大器
品牌名称: TI(德州仪器)
商品型号: LMP8278QMMX/NOPB
商品编号: C2059442
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	单电源电压	4.5V~5.5V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	400uA
	输出电流	10mA
	输入失调电压温漂(Vos TC)	15uV/℃
	压摆率(SR)	0.7V/us
	共模抑制比(CMRR)	90dB
	输入电压噪声密度(eN)	-
	功能特性	输入滤波器；高边检测；低边检测

商品概述

LMP8278是固定14×增益的精密电流检测放大器，可放大并滤波高共模电压环境下的小差分信号，采用单5V电源供电，当输入共模电压范围为-2V~+28V时，增益精度为±0.5%，可承受范围为-2V~+40V的共模电压，此时参数规格略有放宽。该产品的固定增益由两级电路实现，前置放大器增益为7×，输出级缓冲放大器增益为2×，两级信号路径之间的连接引出至两个引脚，可围绕输出缓冲放大器搭建额外滤波网络，也可通过配置实现不同增益，适用于单向电流检测应用，可满足多数应用场景下驱动ADC达到满量程输出的需求。LMP8278Q提供符合AEC-Q100 Grade 1要求的版本，内置有限的静电放电保护。

商品特性

TCVos最大为±15μV/℃
CMRR最小为80dB
输入失调电压最大为±2mV
共模电压范围为-2V~40V
工作环境温度范围为-40℃~125℃
支持单电源工作
所有参数最小/最大值极限均经过100%测试
固定增益14×，增益精度±0.5%
采用两级增益架构，前置增益7×，输出缓冲增益2×
引出两级连接引脚，支持搭建额外滤波网络或调整增益
LMP8278Q版本符合AEC-Q100 Grade 1要求
内置有限静电放电保护

应用领域

高低侧驱动器配置电流检测
汽车燃油喷射控制
汽车变速箱控制
汽车动力转向系统
电池管理系统
单向电流检测场景
驱动ADC达到满量程输出

	属性	参数值
	商品目录	电流感应放大器
	放大器数	1
	共模电压	-2V~40V
	增益	14V/V
	带宽(-3db)	90kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	2mV
	工作温度	-40℃~+125℃
	差分电压	-
