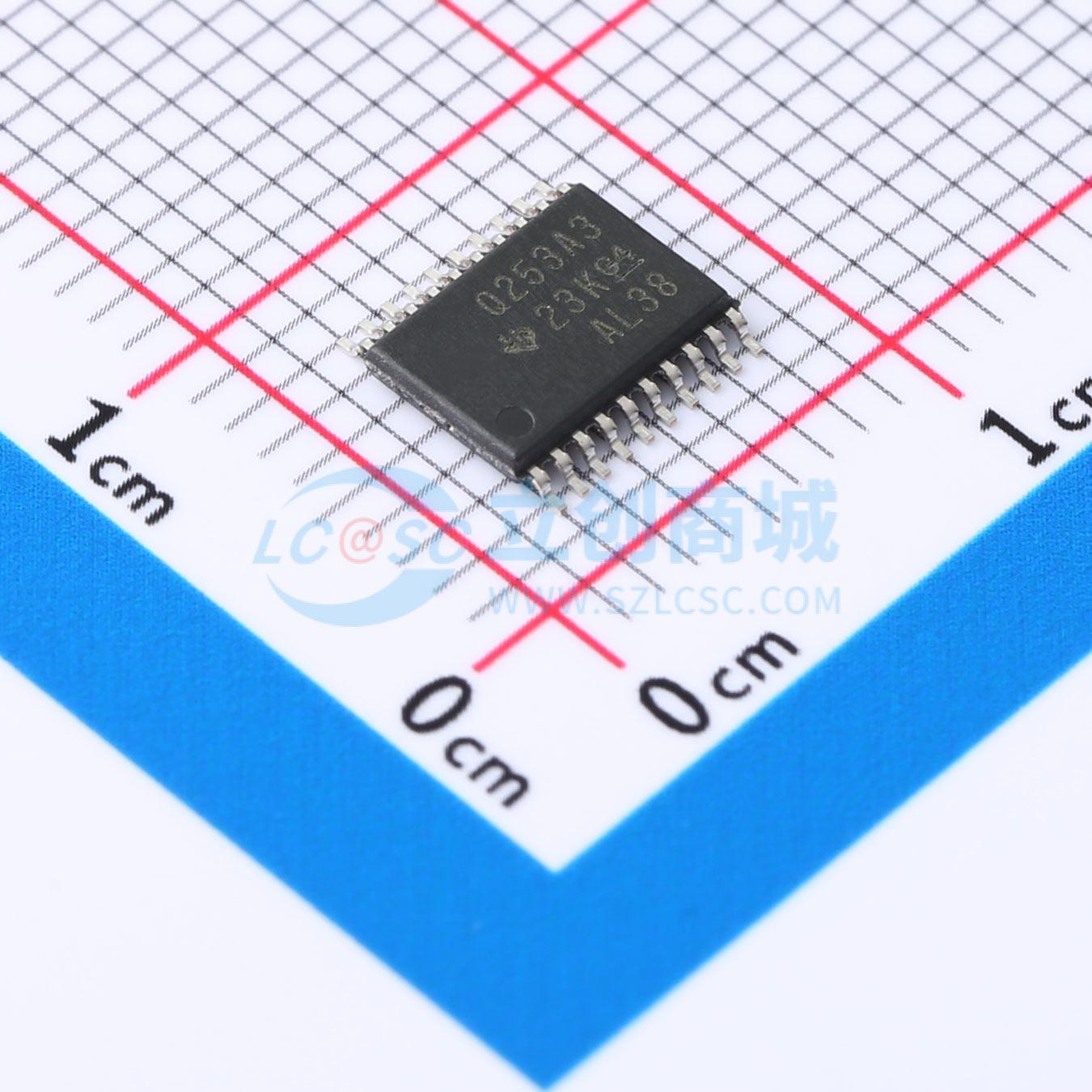

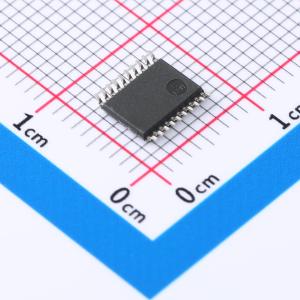

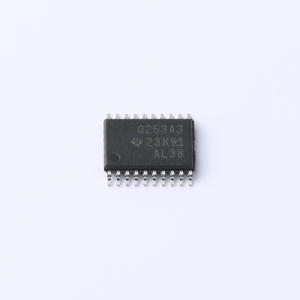

温馨提醒：图片仅供参考，商品以实物为准

INA253A3QPWRQ1

符合AEC-Q100标准、具有PWM抑制功能和集成分流电阻器的双向精密电流感应放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA253-Q1 具有 PWM 抑制功能和集成分流电阻的 AEC-Q100、80V、双向、精密电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA253A3QPWRQ1
商品编号: C2059902
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.62克(g)

商品参数

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	2.4mA
	输入失调电流(Ios)	2.5mA
	输入失调电流温漂(Ios TC)	125uA/℃
	压摆率(SR)	2.4V/us
	共模抑制比(CMRR)	120dB
	噪声密度(eN)	40nV/√Hz

商品概述

INA253-Q1 是一款具有 2mΩ 集成分流电阻器的汽车类电压输出、电流检测放大器。可独立于电源电压在 –4V 至 +80V 的宽共模范围内监控双向电流。共有三种固定增益可供选择：100mV/A、200mV/A 和 400mV/A。通过将精密电阻器和零漂移斩波放大器进行整合，可以为感应电阻器提供校准等效测量精度、15ppm/°C 的超低温漂性能和优化的开尔文布局。INA253-Q1 采用了增强型 PWM 抑制电路，可抑制较大的 (dv/dt) 信号，从而实现实时持续电流测量。这种测量对于电机驱动应用中的线路内电流测量以及电磁阀控制应用至关重要。该器件由 2.7V 至 5.5V 的单电源供电运行，消耗的最大电源电流为 3mA。所有增益版本的额定工作温度范围均为 -40°C 至 +125°C ，并采用 20 引脚 TSSOP 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1：-40°C 至 +125°C，TA
提供功能安全
精密集成型分流电阻器：分流电阻器 2mΩ；分流电感 3nH；分流电阻器容差 0.1%（最大值）；在 -40°C 至 +85°C 范围内具有 ±15A 持续电流；0°C 至 125°C 温度系数 10ppm/°C
高带宽：350kHz
增强型 PWM 抑制
出色的 CMRR：直流 CMRR 大于 120dB；90dB AC CMRR（50kHz 时）
精度：增益误差 0.4%（最大值）；增益漂移 45ppm/°C（最大值）；失调电压：失调电流 ±15mA（最大值）；温漂 125μA/°C（最大值）
宽共模范围：-4V 至 +80V
可用增益：100mV/A、200mV/A 和 400mV/A
静态电流：2.4mA（最大值）

应用领域

柴油发动机
汽油发动机
阀门或电机传动器
自动变速器
手动变速器
动力系统电流传感器

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-4V~80V
	带宽	350kHz
	输入偏置电流(Ib)	90uA
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
	差分电压	-80V~+80V
