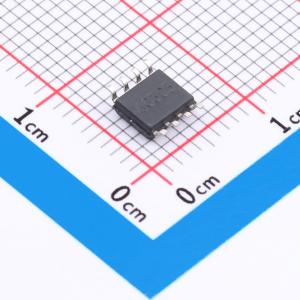

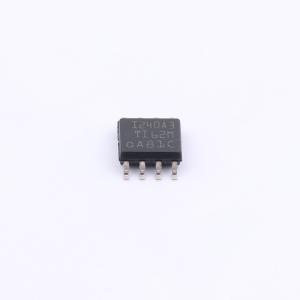

温馨提醒：图片仅供参考，商品以实物为准

INA240A3DR

电流检测放大器指南

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA240 具有增强的 PWM 抑制能力的 -4V 至 80V、双向、超精密电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA240A3DR
商品编号: C2060584
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	差分电压	-80V~+80V
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	1.8mA
	输入失调电压温漂(Vos TC)	250nV/℃
	压摆率(SR)	2V/us
	共模抑制比(CMRR)	132dB
	噪声密度(eN)	40nV/√Hz@1kHz

商品概述

电流检测放大器，也称为电流分流监测器，是一种带有精确匹配电阻增益网络的专用差分放大器。其设计目的是通过测量检测元件（通常是分流电阻）两端的电压降来监测电流。这类放大器通常更易于使用、精度更高且抗噪性更强。可支持从几十微安到几百安的电流。原生支持 -16 至 +80 V 的共模电压，通过额外电路可支持高达几百伏的电压。

商品特性

设计用于通过测量检测元件（通常是分流电阻）两端的电压降来监测电流
通常更易于使用、精度更高且抗噪性更强
支持从几十微安到几百安的电流
原生支持 -16 至 +80 V 的共模电压，通过额外电路可支持高达几百伏的电压
实时过流保护
用于系统优化的电流和功率监测
用于闭环反馈的电流测量
将放大器与所有增益设置电阻集成在一起，实现小而统一的温度漂移
集成完整的模拟信号处理功能，并提供电压或电流输出
集成完整的信号调理路径，并采用标准两线数字接口
当负载电流超过阈值时提供简单的告警信号
提供低漂移、高精度的集成检测元件
能够检测负载对地短路
直接从电源端监测电流
对接地干扰具有高抗扰性
集成增益电阻提供出色的匹配度，以实现更高性能和更稳定的平台
减少电路板空间需求
标准运算放大器难以实现共模电压的高动态变化
独特的输入架构允许共模电压大大超过器件电源电压
易于实现且成本低廉的解决方案
有广泛的可选方案
对分流电阻进行真正的差分测量
较低的失调电压（VOFFSET）可通过使用更小阻值的分流电阻来达到相同的误差水平，从而节省系统功率

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-4V~80V
	增益	100V/V
	带宽	400kHz
	输入偏置电流(Ib)	90uA
	输入失调电压(Vos)	5uV
	工作温度	-40℃~+125℃
