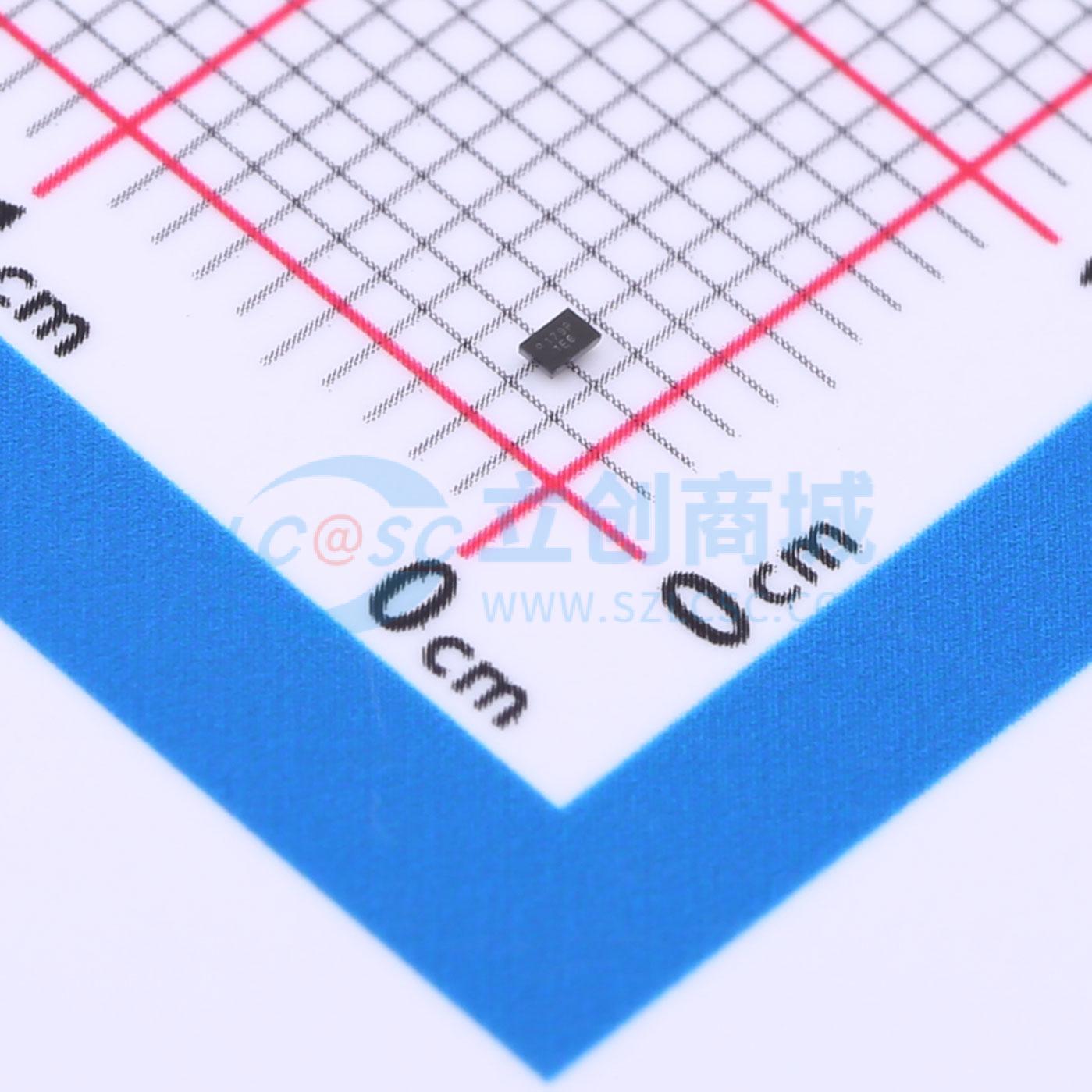

INA191A5IYFDR

INAx191 是一款低功耗、电压输出、电流分流监控器（也称为电流检测放大器），常用于过流保护和精密电流测量（用于实现系统优化），此外它还可用于闭环反馈电路中。该器件可在独立于电源电压之外的 –0.2V 至 +40V 共模电压下检测分流器上的压降。INAx191 的低输入偏置电流允许使用更大的电流检测电阻器，从而能够提供 μA 级的精确电流测量。共有五种固定增益可供选择：25V/V、50V/V、100V/V、200V/V 或 500V/V。零漂移架构的低失调电压扩展了电流测量的动态范围，并允许使用具有更低功率损耗的更小检测电阻器，同时仍提供精确的电流测量。 INA191 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 65μA，在禁用时仅为 100nA。该器件的额定工作温度范围为 –40°C 至 +125°C，采用 DSBGA - 6 (INA191) 和 DSBGA - 12 (INA2191) 封装。

• 低功耗：
  • 电源电压 VS: 1.7V 至 5.5V
  • 关断电流：100nA（INA191 的最大值）
  • 静态电流：43μA (INA191 25°C 时)
• 低输入偏置电流：100pA（典型值）
• 双向电流测量 (INA2191)
• 精度：
  • ±0.25% 的最大增益误差（A2 至 A5 器件）
  • 7ppm/°C 的增益漂移（最大值）
  • ±12μV（最大值）的失调电压
  • 0.13μV/°C 的温漂（最大值）
• 宽共模电压： - 0.2V 至 +40V
• 增益选项：
  • INAx191A1：25 V/V
  • INAx191A2：50V/V
  • INAx191A3：100V/V
  • INAx191A4：200V/V
  • INAx191A5：500V/V
• 封装：
  • INA191：0.895mm² DSBGA
  • INA2191：1.79mm² DSBGA

• 笔记本电脑
• 手机
• 电池供电设备
• 电信设备电源管理
• 电池充电器
