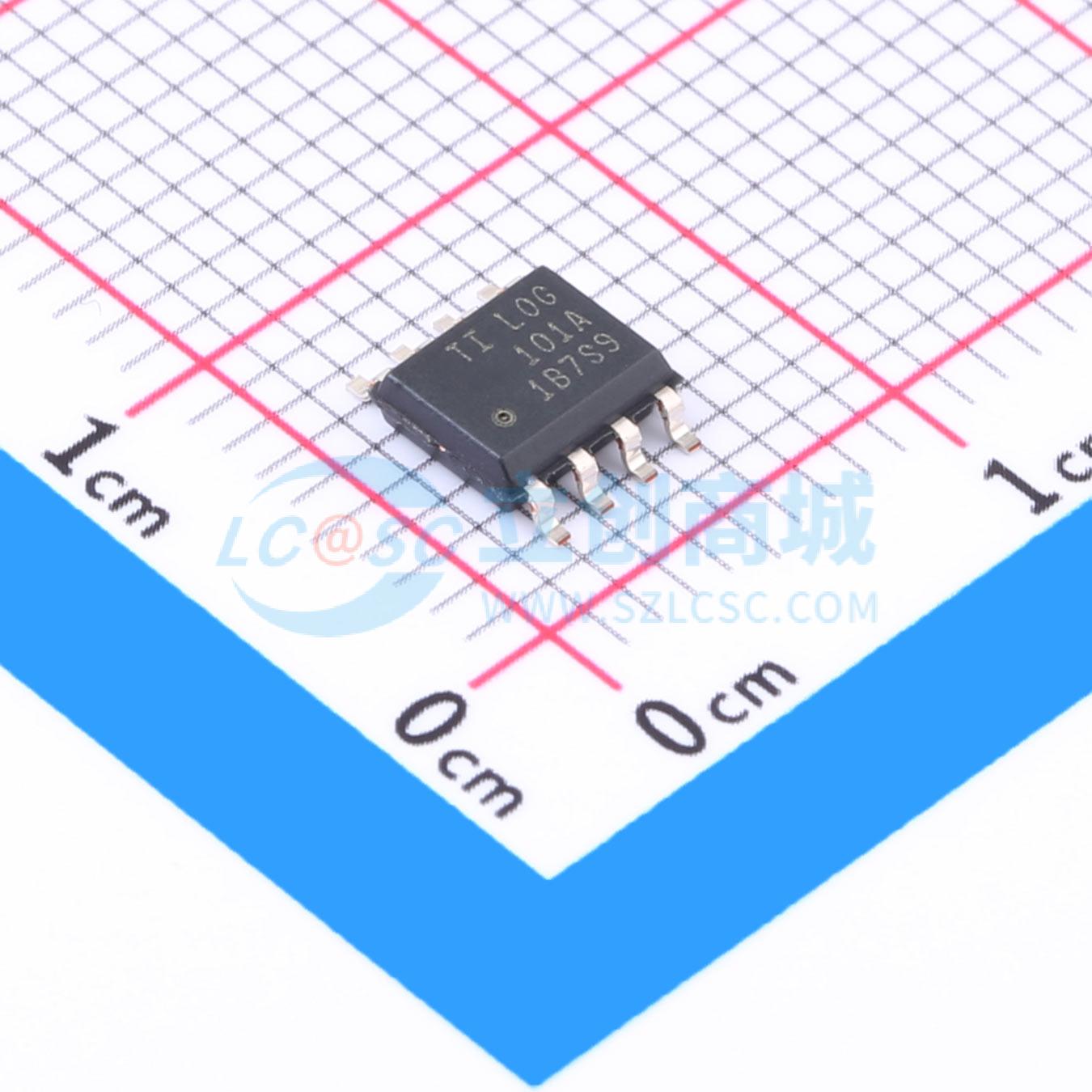

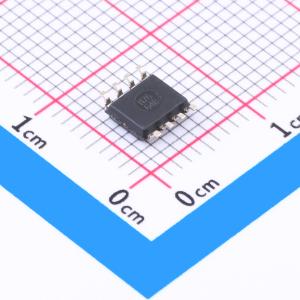

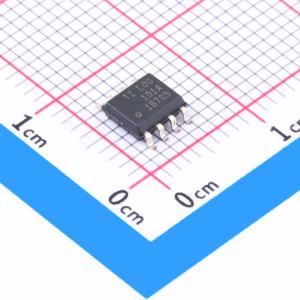

LOG101AIDR
LOG101AIDR
- 描述
- LOG101 比例因子为 1V/十倍频的精密对数和对数比放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LOG101AIDR
- 商品编号
- C2060488
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 对数放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -5℃~+75℃ | |
| 功能特性 | 片内温度补偿 |
商品概述
LOG101是一款多功能集成电路，可计算输入电流相对于参考电流的对数或对数比，利用双极型晶体管的基极-发射极电压关系实现对数或电流比对数计算。该产品在宽输入信号动态范围下经过测试，对数比应用中，信号电流可来自光电二极管，参考电流可来自与高精度外部基准串联的电阻。输出校准为输入电流每十倍频程输出1V，可支持七个十倍频程的输入电流动态范围。低直流失调电压和温度漂移可在宽环境温度范围内实现低电平信号的精确测量，LOG101额定工作温度范围为-5℃~+75℃，可在-40℃~+85℃范围内工作。为维持指定精度，输入电流范围应限制为100pA~3.5mA，在±5V电源下总输入电流限制为4.5mA，若需容纳更大总输入电流可提高电源电压，输入电流超过3.5mA会导致非线性度增加，小于100pA会导致误差增加。
商品特性
- 功能完整，易于使用
- 精度高，5个十倍频程范围内满量程精度0.01%
- 输入动态范围宽，可达7.5个十倍频程，输入范围100pA~3.5mA
- 静态电流低，为1mA
- 电源范围宽，支持±4.5V~±18V
- 具备低直流失调电压与低温度漂移特性
- 最大电源电压V+到V-为36V
- 输入电压范围为(V-)-0.5V~(V+)+0.5V
- 最大输入电流为±10mA
- 输出可对地连续短路
- 工作温度范围为-40℃~+85℃，存储温度范围为-55℃~+125℃
应用领域
- 对数、对数比计算，适用于通信、分析、医疗、工业、测试及通用仪器领域
- 光电二极管信号压缩放大
- 模数转换器前端的模拟信号压缩
