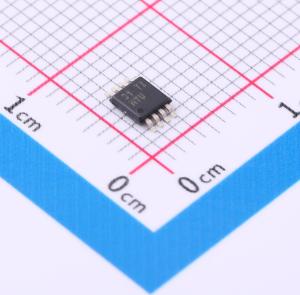

温馨提醒：图片仅供参考，商品以实物为准
MC33078DGKR
双路高速低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC33078 双路高速低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- MC33078DGKR
- 商品编号
- C2057387
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 16MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电流(Ios) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 29mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~-5V；5V~18V | |
| 功能特性 | - |
商品概述
MC33078是一款具备高性能规格的双路双极型运算放大器，可在较宽范围的单电源和双电源电压下工作。
商品特性
- 支持双电源工作，工作电压范围为±5 V至±18 V
- 噪声电压低，数值为4.5 nV/√Hz
- 输入失调电压低，数值为0.15 mV
- 总谐波失真低，数值为0.002
- 压摆率高，数值为7 V/μs
- 增益带宽积高，数值为16 MHz
- 20 kHz条件下开环交流增益为800
- 输出电压摆幅大，范围为14.1 V至-14.6 V
- 具备优异的增益裕量和相位裕量
- 无死区交越失真
- 具备对称的灌电流/源电流性能
- 提供D(SOIC)、DGK(MSOP)、P(PDIP)封装
应用领域
- 高品质音频领域
- 数据信号应用
