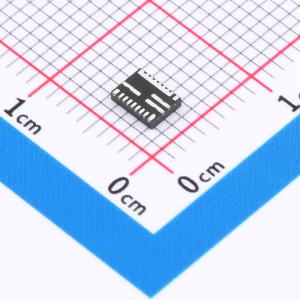

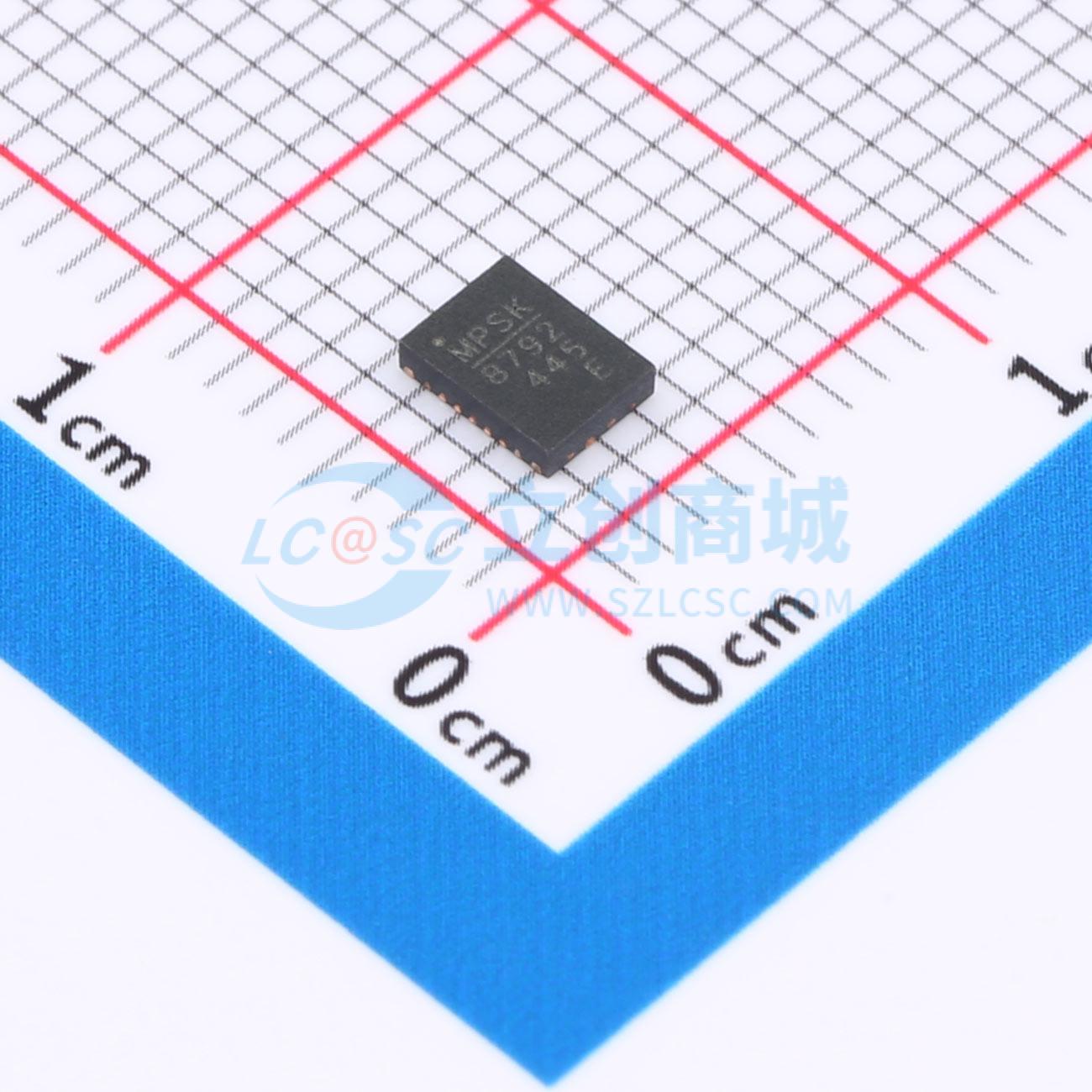

MP8792GLE-Z

16V、12A同步降压转换器，具备可调电流限制、可配置频率和电压跟踪功能

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP8792GLE-Z
商品编号: C20099853
商品封装: QFN-21(3x4)
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8792是一款高度集成的高频同步降压转换器。它提供了一种紧凑的解决方案，可在宽输入电源范围内实现高达12A的输出电流，并具备出色的负载和线性调节能力。MP8792在宽输出电流负载范围内高效运行。 MP8792采用内部补偿的恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。通过MODE配置，工作频率可设置为600kHz、800kHz或1000kHz，使MP8792的频率无论输入或输出电压如何都能保持恒定。输出电压启动斜坡由内部1ms定时器控制。可通过在TRK/REF上添加电容来增加启动时间。漏极开路的电源正常（PG）信号指示输出是否在其标称电压范围内。当输入电源无法为MP8792供电时，PGOOD引脚会被外部上拉电压钳位至约0.7V。高度集成的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MP8792仅需最少数量的常用标准外部元件。它采用QFN（3mmx4mm）封装。

商品特性

外部3.3V VCC偏置时，输入电压范围为2.7V至16V；内部VCC偏置或外部3.3V VCC偏置时，输入电压范围为4V至16V
差分输出电压远程感应
可配置的精确电流限制电平
12A输出电流
低RDS(ON)集成功率MOSFET
专有开关损耗降低技术
自适应COT实现超快速瞬态响应
零ESR输出电容下稳定工作
在0℃至70℃结温范围内，参考电压精度为0.5%
在-40℃至+125℃结温范围内，参考电压精度为1%
可选脉冲跳跃或强制CCM工作模式
出色的负载调节能力
输出电压跟踪
输出电压放电
电源故障时，PGOOD低电平有效钳位
可编程软启动时间从1ms开始
预偏置启动
可选开关频率为600kHz、800kHz和1000kHz
非锁存OCP、UVP、OVP、UVLO和热关断
输出电压可在0.6V至VIN的90%之间调节，最大可达5.5V
采用QFN（3mmx4mm）封装
MPL - AY1265电感系列匹配最佳性能

应用领域

FPGA
高清电视和显示器
通信系统
通用配电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	600kHz；800kHz；1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	可调
