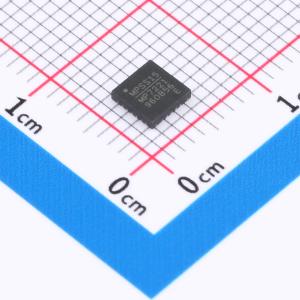

MPQ7221GRE-AEC1-Z

MPQ7221是一款16通道LED驱动器，可在4.5V至16V的宽输入电压（VIN）范围内工作。MPQ7221在每个LED串终端应用16个内部电流源。每个通道的LED电流（ILED）由一个外部电流设置电阻设定，最大电流可达80mA。 MPQ7221集成了一个I²C接口，可通过一个外部电阻配置10个不同的I²C地址。这使得MPQ7221最多可支持10个级联设备来驱动LED阵列。每个通道可通过I²C启用或禁用。 MPQ7221为每个LED通道采用独立的脉冲宽度调制（PWM）调光和模拟调光。每个通道使用12位分辨率的PWM调光和6位模拟调光。可配置ILED斜率和相移，以优化EMI和EMC性能。 MPQ7221可从RFSH/FLT引脚输出刷新信号，刷新信号频率可通过寄存器设置。全面的保护功能包括开路保护、短路保护和过温保护（OTP）。如果任何保护功能被触发，则故障指示灯拉低，并设置相应的故障寄存器。 MPQ7221采用QFN - 24（4mmx4mm）封装，符合AECQ - 100标准。

• 易于扩展：
  • 16通道，每通道最大80mA
  • 可通过外部电阻配置10个地址
• I²C控制：
  • I²C接口
  • 每个通道6位模拟调光
  • 每个通道12位脉冲宽度调制（PWM）调光
• 针对EMI和EMC优化：
  • 可选PWM调光频率（fPWM）：220Hz、250Hz、280Hz和330Hz
  • 可配置LED电流（ILED）斜率
  • 40μs相移
• 全面保护功能：
  • 故障指示灯
  • LED开路保护
  • 可配置阈值的LED短路保护
  • 欠压锁定（UVLO）
  • 过温保护（OTP）
• 附加功能：
  • 4.5V至16V宽输入电压（VIN）范围
  • 刷新信号输出
  • ILED由外部电阻配置
  • 采用带可焊侧翼的QFN - 24（4mmx4mm）封装
  • 符合AEC - Q100 1级标准

• 汽车尾灯
• 汽车转向灯
