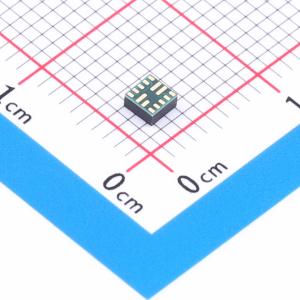

温馨提醒：图片仅供参考，商品以实物为准

MPM3824CGPA-Z

2.75V至6V输入、2A输出，超低噪声超小型降压电源模块

SMT扩展库PCB免费打样

描述: 是一款同步降压电源模块，集成了电感器。可在2.75V至6V的输入电压范围内实现2A的连续输出电流，具有出色的负载和线性调节能力。工作在强制连续导通模式（FCCM），使用一个输出电容时输出电压纹波小，适用于需要低纹波噪声和小PCB面积的应用，如光模块、FPGA、ASIC等。输出电压可调节至低至0.6V，只需FB电阻、输入电容和输出电容即可完成设计。采用恒定导通时间（COT）控制，提供快速瞬态响应、高效率和易于实现的环路稳定性。具备全面的保护功能，包括逐周期电流限制和热关断。所需的标准外部组件数量最少，采用超小的ECLGA-14（2.5mmx2.5mmx1.2mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3824CGPA-Z
商品编号: C20099865
商品封装: ECLGA-14(2.5x2.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MPM3824C是一款集成电感的同步降压电源模块。MPM3824C可在2.75V至6V的输入电压（VIN）范围内实现2A的连续输出电流（IOUT），并具备出色的负载和线性调整率。MPM3824C工作在强制连续导通模式（FCCM），搭配一个输出电容即可实现较小的输出电压（VOUT）纹波，非常适合用于光模块、FPGA、ASIC以及其他需要低纹波噪声和小PCB面积的应用。 VOUT可调节至低至0.6V。只需使用反馈（FB）电阻、输入电容和输出电容即可完成设计。恒定导通时间（COT）控制提供快速瞬态响应、高效率和易于实现的环路稳定性。完整的保护功能包括逐周期限流和热关断。 MPM3824C仅需极少数量的常用标准外部元件。它采用超小型ECLGA - 14（2.5mmx2.5mmx1.2mm）封装。

商品特性

宽工作输入电压（VIN）范围：2.75V至6V
输出电压（VOUT）可从0.6V起调节
高达2A的连续输出电流（IOUT）
欠压时100%占空比
强制连续导通模式（FCCM）
具备使能（EN）和电源正常（PG）信号，用于电源排序
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
仅需四个外部元件
采用ECLGA - 14（2.5mmx2.5mmx1.2mm）封装

应用领域

FPGA、ASIC、DSP供电
光模块
低压差线性稳压器（LDO）替代方案
便携式产品供电
存储设备（固态硬盘和硬盘驱动器）
空间受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.75V~6V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	2A
	转换效率	85%

	属性	参数值
	静态电流(Iq)	500uA
	开关频率	1.25MHz
	纹波噪声	8mVp-p
	特性	过流保护；短路保护
	长度	2.5mm
	宽度	2.5mm
	高度	1.2mm
	工作温度	-40℃~+125℃
