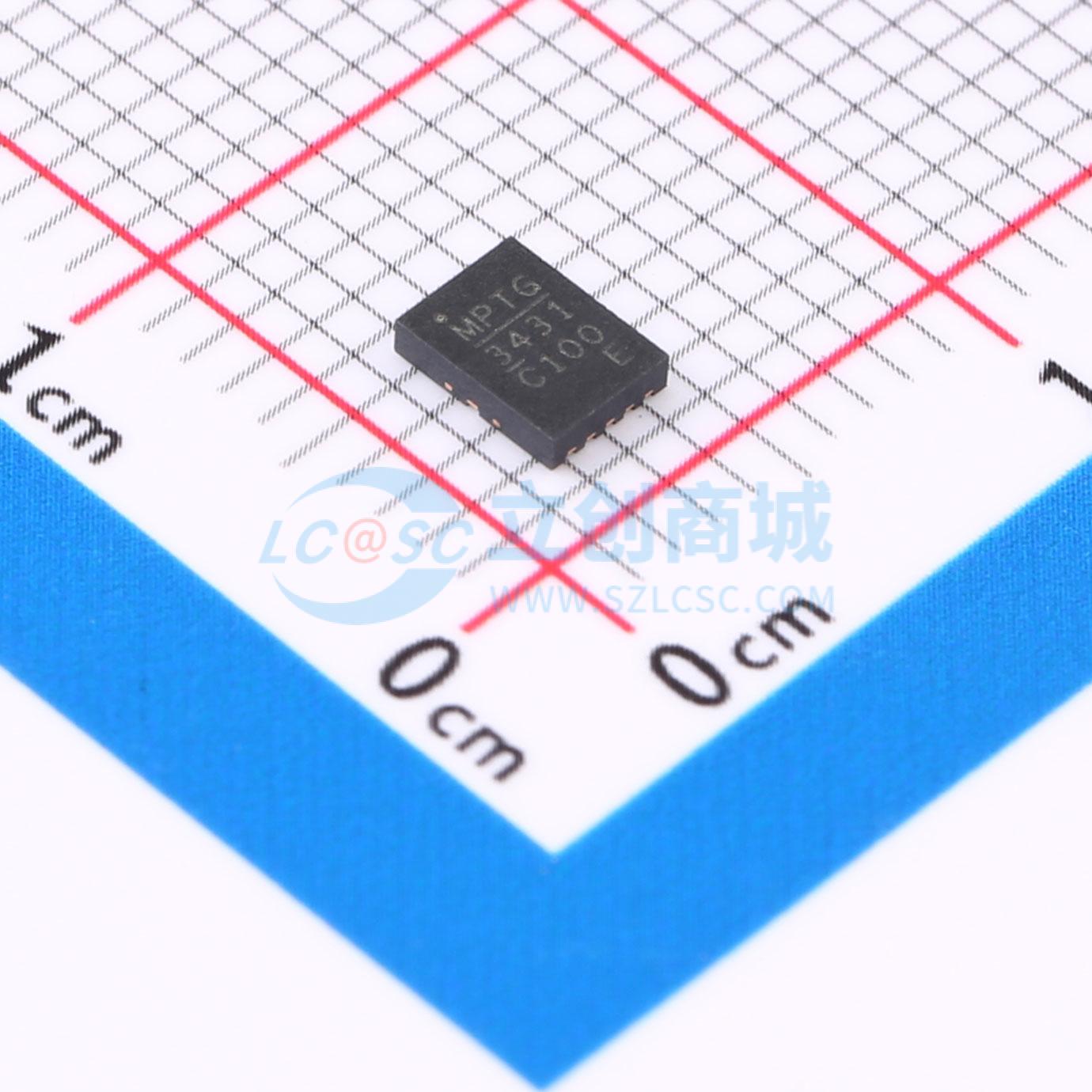

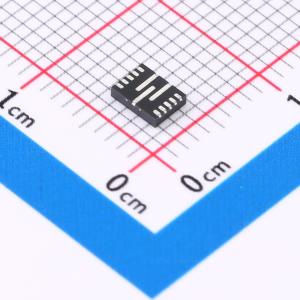

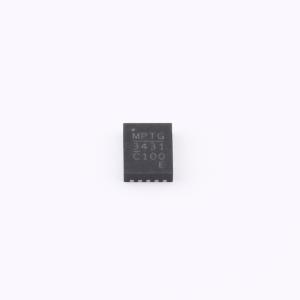

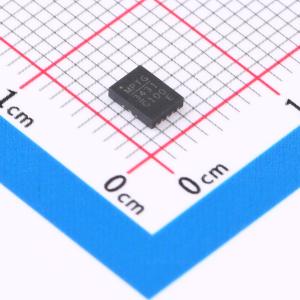

MPQ3431CGLE-AEC1-Z
21A 高效、全集成同步升压转换器，带可配置峰值开关电流限制，符合 AEC-Q100 标准
SMT扩展库PCB免费打样
- 描述
- DCDC升压，电源输入7V~15V，输出12V~24V方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3431CGLE-AEC1-Z
- 商品编号
- C20099870
- 商品封装
- QFN-13(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~13V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 450kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ3431C 是一款 450kHz 固定频率、高度集成的升压转换器，具有较宽的输入电压（VIN）范围。MPQ3431C 可在低至 2.7V 的 VIN 下启动，通过集成的低导通电阻（RDS(ON)）功率 MOSFET，支持单节电池提供高达 20W 的负载功率。 MPQ3431C 采用恒定关断时间（COT）控制拓扑，可提供快速瞬态响应。MODE 引脚允许用户在轻载条件下选择脉冲跳跃模式（PSM）、强制连续导通模式（FCCM）或超声波模式（USM）。可配置的电流限制提供精确的过载保护。低端 MOSFET（LS - FET）限制逐周期电感峰值电流，高端 MOSFET（HS - FET）无需外部肖特基二极管。 完整的保护功能包括可配置的输入欠压锁定（UVLO）和过温保护（OTP）。 MPQ3431C 采用 QFN - 13（3mmx4mm）封装。
商品特性
- 保证工业/汽车级温度范围
- 启动电压 2.7V 至 13V
- 工作电压 0.8V 至 13V
- 输出电压（VOUT）最高可达 16V
- 支持 3.3V 输入时 20W 平均功率负载和 40W 峰值功率负载
- 可配置峰值开关电流限制
- 集成 6mΩ 和 9.5mΩ 功率 MOSFET
- 3.6V VIN 至 9V/3A 时效率达 95%
- 轻载条件下可选 PSM、>23kHz USM 和 FCCM
- 450kHz 固定开关频率（fSW）
- 自适应 COT 实现快速瞬态响应
- 外部软启动和补偿引脚
- 可配置 UVLO 和迟滞
- 过温保护（OTP）
- 采用 QFN - 13（3mmx4mm）封装
- 符合 AEC - Q100 1 级标准
应用领域
- 汽车升压应用
- 超级电容器备用电池
