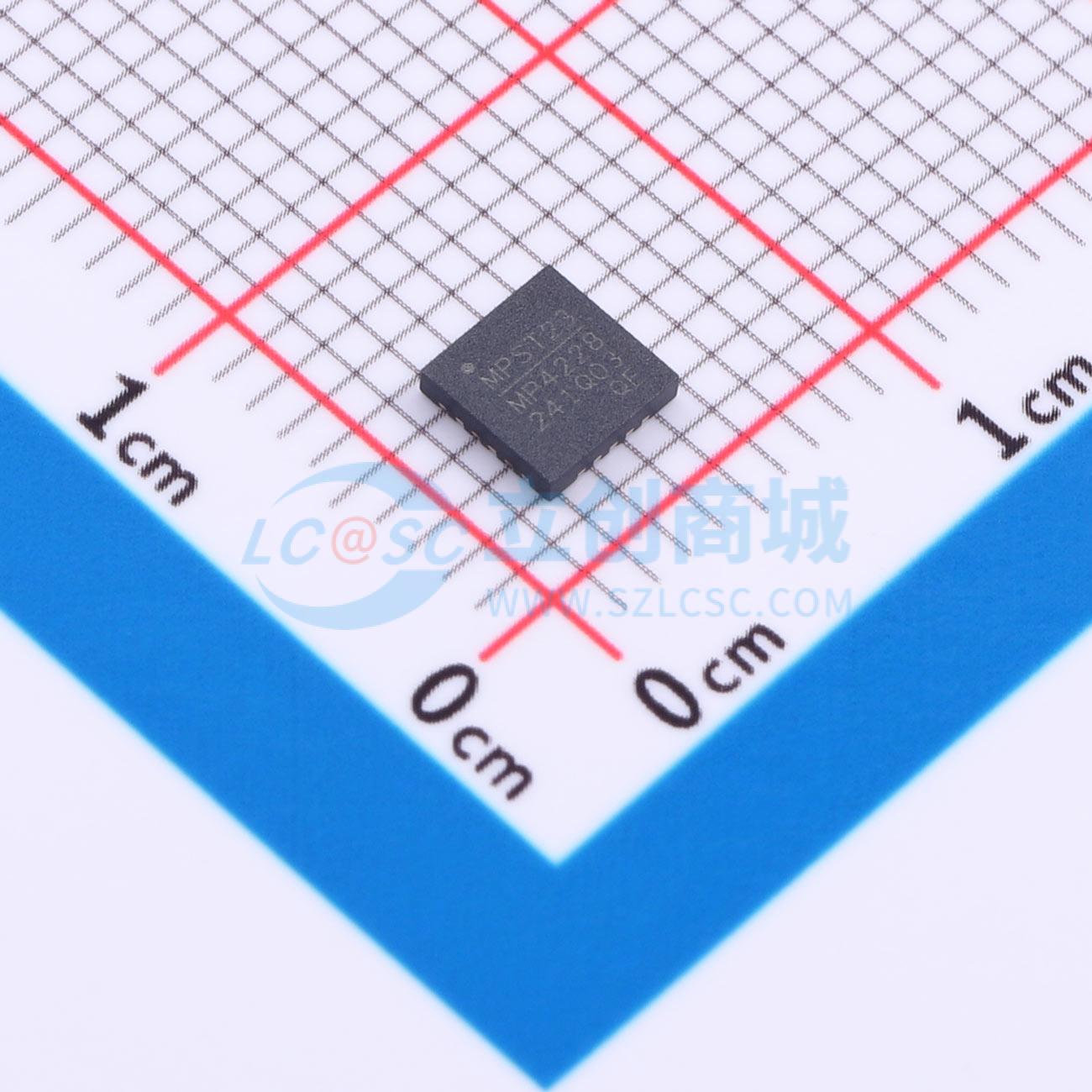

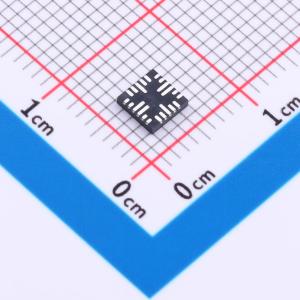

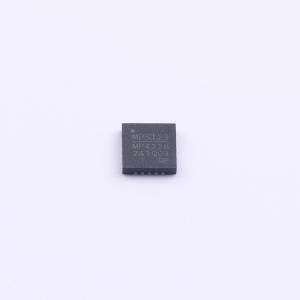

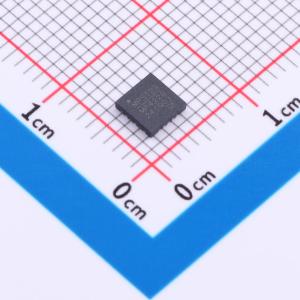

MPQ4228GRE-Q-AEC1-Z

MPQ4228-Q 集成了一个单片降压开关模式转换器、一个单路 USB 限流开关以及一个适用于 USB 端口应用的 Type-C 5V @ 3A 模式配置通道。它能在较宽的输入电源范围内实现 3A 的输出电流，具备出色的负载和线性调节能力。 USB 开关的输出具有限流功能。该 USB 端口支持快速充电 3.0（QC3.0）模式。它向后兼容电池充电规范（BC1.2）的 DCP 方案、苹果 3A 分压模式和 1.2V/1.2V 模式，无需用户进行外部操作。该 USB 端口还支持 USB Type-C 5V @ 3A DFP 模式。 故障保护功能包括打嗝式限流、输出过压保护（OVP）、DP/DM/CC1/CC2 到电池的短路保护以及热关断（TSD）。 负温度系数（NTC）输入可监测外部 PCB 或其他组件的温度。 MPQ4228-Q 仅需少量易于获取的标准外部组件，采用 QFN - 22（4mmx4mm）封装。

• DP/DM 支持快速充电 3.0 模式 A 类
• 向后兼容 DCP 方案：BC1.2 短路模式、苹果 3A 分压模式、1.2V/1.2V 模式
• 支持 USB Type-C 5V @ 3A DFP 模式
• NTC 过温检测
• 通过苹果 MFI 认证测试
• 通过 USB - IF Type-C 认证
• 独立的 USB 开/关控制引脚：EN1
• 145℃ 内部负载 shedding 启动温度
• USB_OUT、DP/DM、CC1/CC2 引脚到电池的短路保护
• 4.2V 至 36V 宽连续工作输入范围
• 可选开关频率（420kHz 或 2.2MHz 并带有扩频功能）
• 3A 连续输出电流
• 集成 20mΩ 低 RDS(ON) MOSFET
• 线路压降补偿
• 精确的 3.55A USB 电流限制
• EN 关断放电功能
• OCP、OVP 和 OTP 故障指示
• 200kHz 至 2.2MHz 频率同步
• 降压和 USB 的打嗝式限流
• CC1 和 CC2 引脚的 ±8kV IEC 61000 - 4 - 2 接触放电 ESD 等级
• DP 和 DM 引脚带小电阻、电容时的 ±8kV IEC 61000 - 4 - 2 接触放电 ESD 等级
• DP、DM、CC1 和 CC2 引脚的 ±15kV IEC 61000 - 4 - 2 空气放电 ESD 等级
• 采用带可焊侧翼的 QFN - 22（4mmx4mm）封装
• 符合 AEC - Q100 1 级标准

• 汽车 USB QC3.0 充电端口
• 汽车 USB Type-C 充电端口
