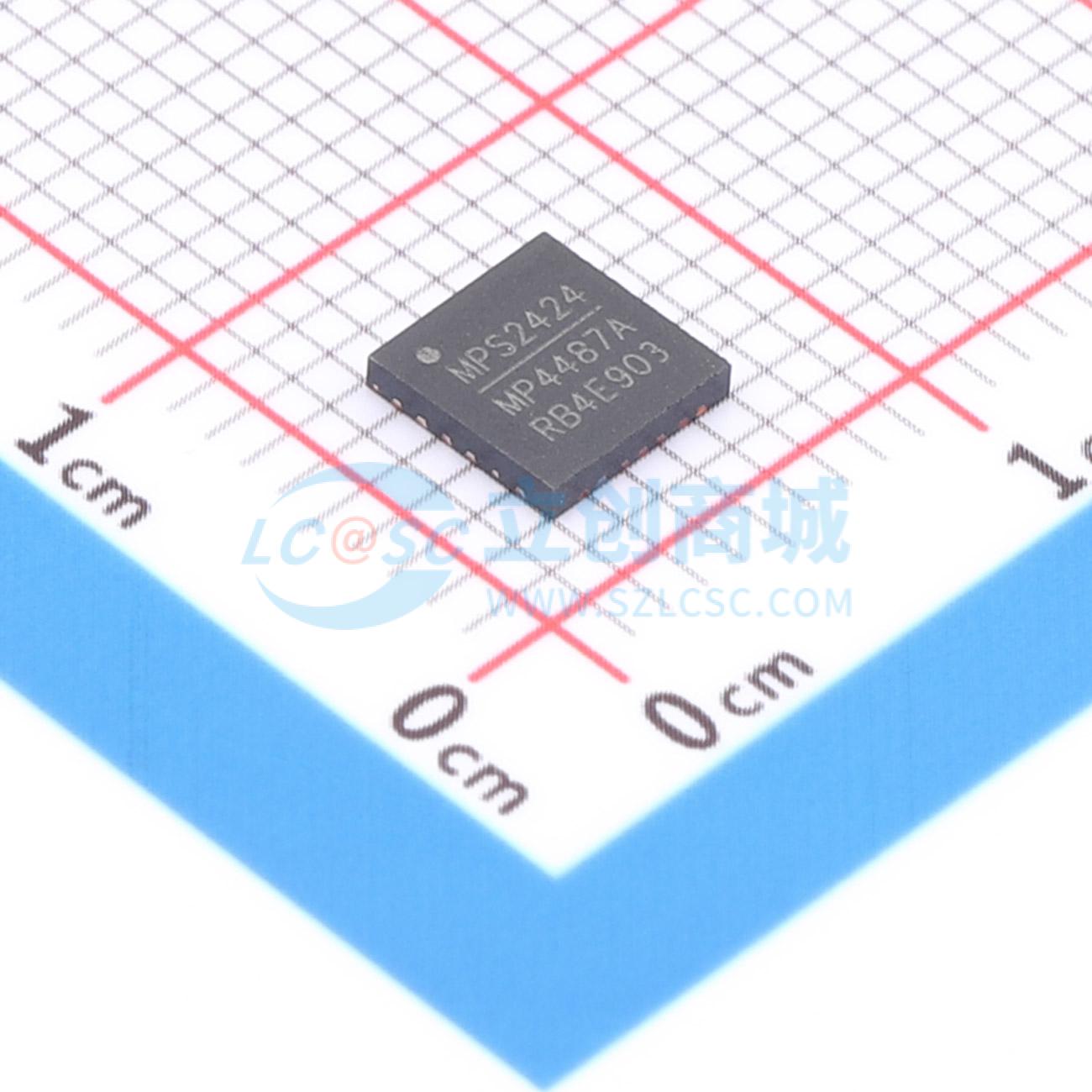

MPQ4487AGU-AEC1-Z实物图

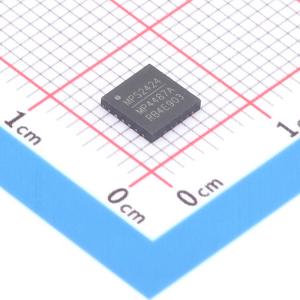

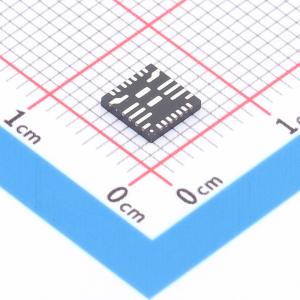

  • MPQ4487AGU-AEC1-Z商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MPQ4487AGU-AEC1-Z

降压型 6A 6V~36V

SMT扩展库PCB免费打样
描述
集成了一个单片降压开关模式转换器，带有两个USB电流限制开关和每个端口的Type-C 5V 3A模式配置通道。在宽输入电源范围内实现6A输出电流，具有出色的负载和线性调节能力。每个USB开关的输出都有电流限制，两个USB端口均支持USB Type-C 5V 3A DFP模式，无需外部用户交互。具备完整的保护功能，包括打嗝电流限制、输出过压保护（OVP）和热关断。仅需最少数量的现成标准外部组件，采用QFN-26（5mmx5mm）封装。
品牌名称
MPS(芯源)
商品型号
MPQ4487AGU-AEC1-Z
商品编号
C20099885
商品封装
QFN-26(5x5)​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压6V~36V
输出电压5.17V；5.3V；5.1V
输出电流6A
开关频率450kHz
属性参数值
工作温度-40℃~+125℃@(TJ)
同步整流是
拓扑结构降压式
静态电流(Iq)400uA
开关管(内置/外置)内置

商品特性

  • MPQ4487A集成了一个单片降压开关模式转换器，每个端口配备两个USB限流开关和Type-C 5V 3A以下模式配置通道。
  • MPQ4487A在宽输入电源范围内实现6A输出电流，具备出色的负载和线性调节能力。
  • 每个USB开关的输出均有限流功能。
  • 两个USB端口均支持USB Type-C 5V 3A DFP模式，无需用户进行外部操作。
  • 全面的保护功能包括打嗝式限流、输出过压保护（OVP）和热关断。
  • MPQ4487A仅需少量易于获取的标准外部元件。
  • 采用QFN - 26（5mmx5mm）封装。
  • 宽6V至36V工作输入电压范围
  • 通过苹果MFI R33认证测试
  • 通过USB - IF Type - C认证测试
  • 13500负载 shedding启动温度
  • 可选输出电压
  • 线路压降补偿
  • 精确的USB1/USB2输出电流限制
  • 18mΩ/15mΩ低RDS(ON)内部降压功率MOSFET
  • 18mΩ/18mΩ低RDS(ON)内部USB1/USB2功率MOSFET
  • 频率可调（250kHz至2.2MHz）
  • MPQ4487AGU - FD - AEC1/MPQ4487AGUFD2 - AEC1的扩频功能
  • 强制连续导通模式（FCCM）运行
  • 降压和USB的打嗝式限流
  • USB1和USB2的EN控制
  • USB1和USB2的故障指示
  • 支持USB Type - C 5V 3A模式
  • 符合AEC - Q100 1级标准

应用领域

  • USB集线器
  • USB Type - C充电端口
