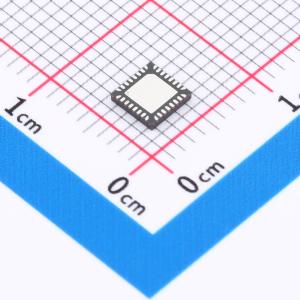

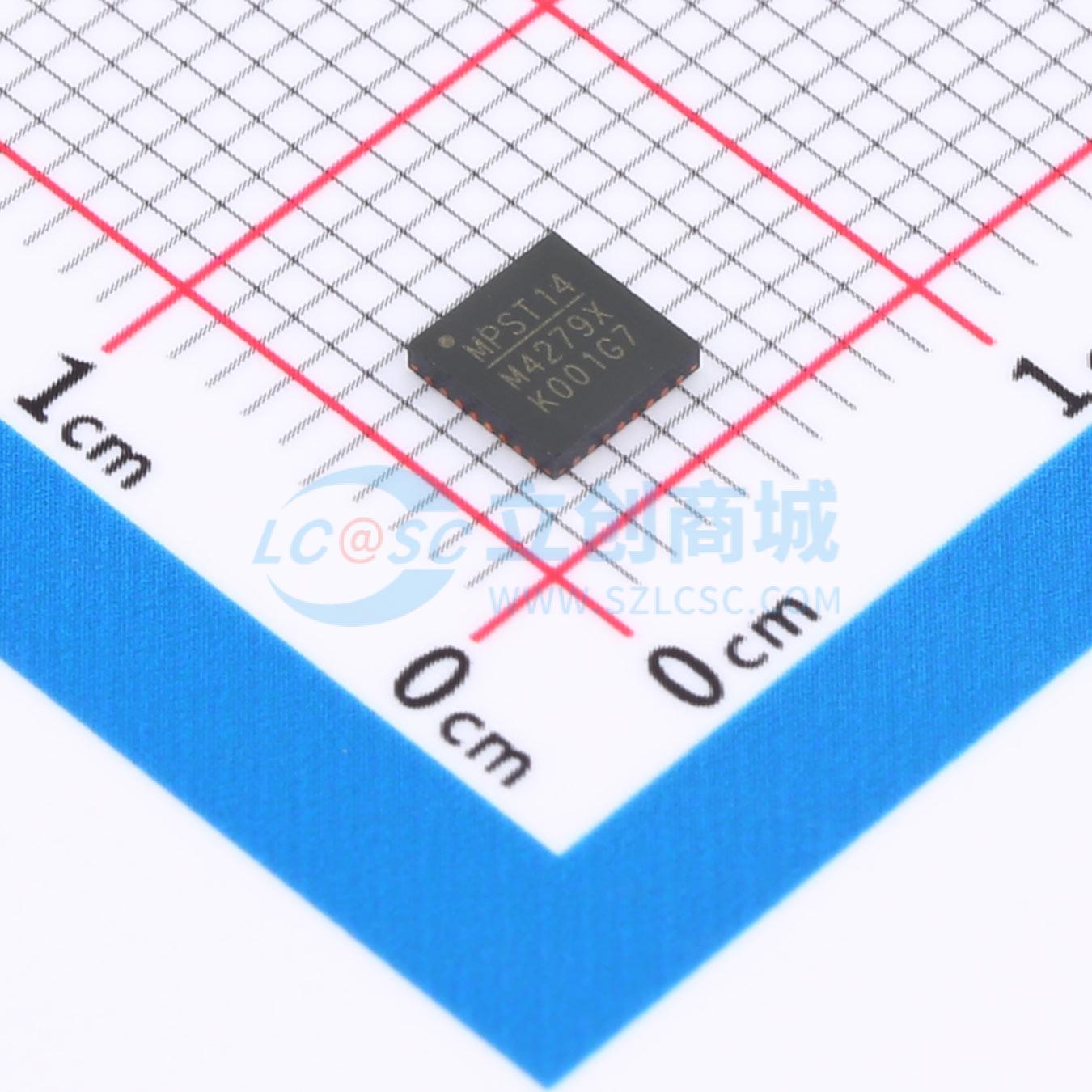

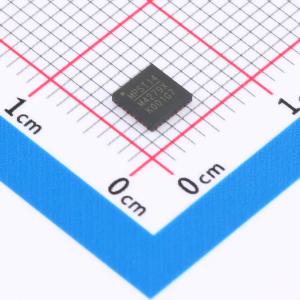

温馨提醒：图片仅供参考，商品以实物为准

MPF42791DRT-0B-0000-Z

2至16节堆叠电池组电量计，具备电阻检测和热模型

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPF42791是一款可直接替换的解决方案，可提供多达16节串联锂离子电池组的全面状态信息。MPF42791可估算每个电池单体以及整个电池组的内部荷电状态（SOC）和健康状态（SOH）。MPF42791还能确定电池阻抗、剩余运行时间、充电时间和瞬时可用功率。板载内存可实现关键参数的全寿命记录。MPF42791使用简单，支持多种锂电池化学体系和电池尺寸。通过一些基本配置即可快速完成设置，高级配置功能可针对特定应用对器件进行微调。与MP279x电池监测器配合使用时，MPF42791可在整个温度范围内实现2.5%以内的SOC精度。MPF42791还可与其他模拟前端（AFE）或电池组监测器配合使用。400kHz的I²C接口提供标准、可靠的通信。5级LED驱动器为该器件提供了一种简单、经济高效的电量指示方式。MPF42791采用TQFN - 32（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPF42791DRT-0B-0000-Z
商品编号: C20099856
商品封装: TQFN-32(4x4)
包装方式: 编带
商品毛重: 0.69克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	6uA
	均衡电流	-
	接口类型	I2C
	功能特性	恒压充电；恒流充电；电芯均衡；充电终止

商品概述

MPF42791是一款适配方案，用于为最多16节串联电芯的锂离子电池组提供全面的状态信息。MPF42791可估算每个电芯以及整个电池组的荷电状态（SOC）和健康状态（SOH）。MPF42791还可确定阻抗、剩余运行时间、充电时间和瞬时可用功率。板载存储器支持关键参数的全生命周期记录。MPF42791使用简单，支持多种锂电池化学体系和电芯尺寸。少量基础配置即可完成快速设置，高级配置功能可针对特定应用对器件进行微调。与MP279x电池监测器搭配使用时，MPF42791可在全温度范围内实现SOC精度在2.5%以内。MPF42791还可搭配其他模拟前端（AFE）或电池组监测器使用。400kHzI2C接口提供标准、可靠的通信。5级LED驱动器提供简单、高性价比的电量指示。MPF42791采用TQFN-32(4mm×4mm)封装。

商品特性

兼容适用于最多16节串联电池组的常用电池监测器
与MP279x电池监测器搭配使用时，荷电状态（SOC）精度为±2.5%
提供关键电池信息:
电池组和单电芯SOC
电池组和单电芯健康状态（SOH）
剩余运行时间和充电时间
瞬时可用功率
支持多种锂电池
可启用自适应学习，实现:
优化初始充电设置
优化初始放电设置
更新单个电芯的健康状态（SOH）以跟踪衰减
更新等效串联电阻（ESR）以跟踪衰减
提供全生命周期记录
支持带按钮触发的5级LED SOC指示器
最小供电电压为2.5V
低电流消耗:禁用模式下为6μA，静态运行模式下平均电流为135μA
支持最高400kHz带CRC的I2C通信，保障通信可靠性
采用紧凑的TQFN-32 (4mm×4mm)封装

应用领域

轻型电动汽车:踏板车、自行车和高尔夫球车
储能:不间断电源（UPS）和可再生能源
工业机器人、洗地机和叉车
无绳工具和园艺设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~3.6V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	2~16
