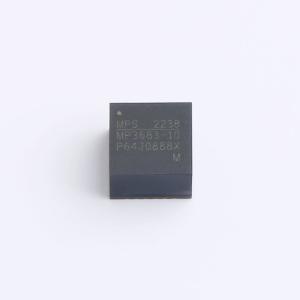

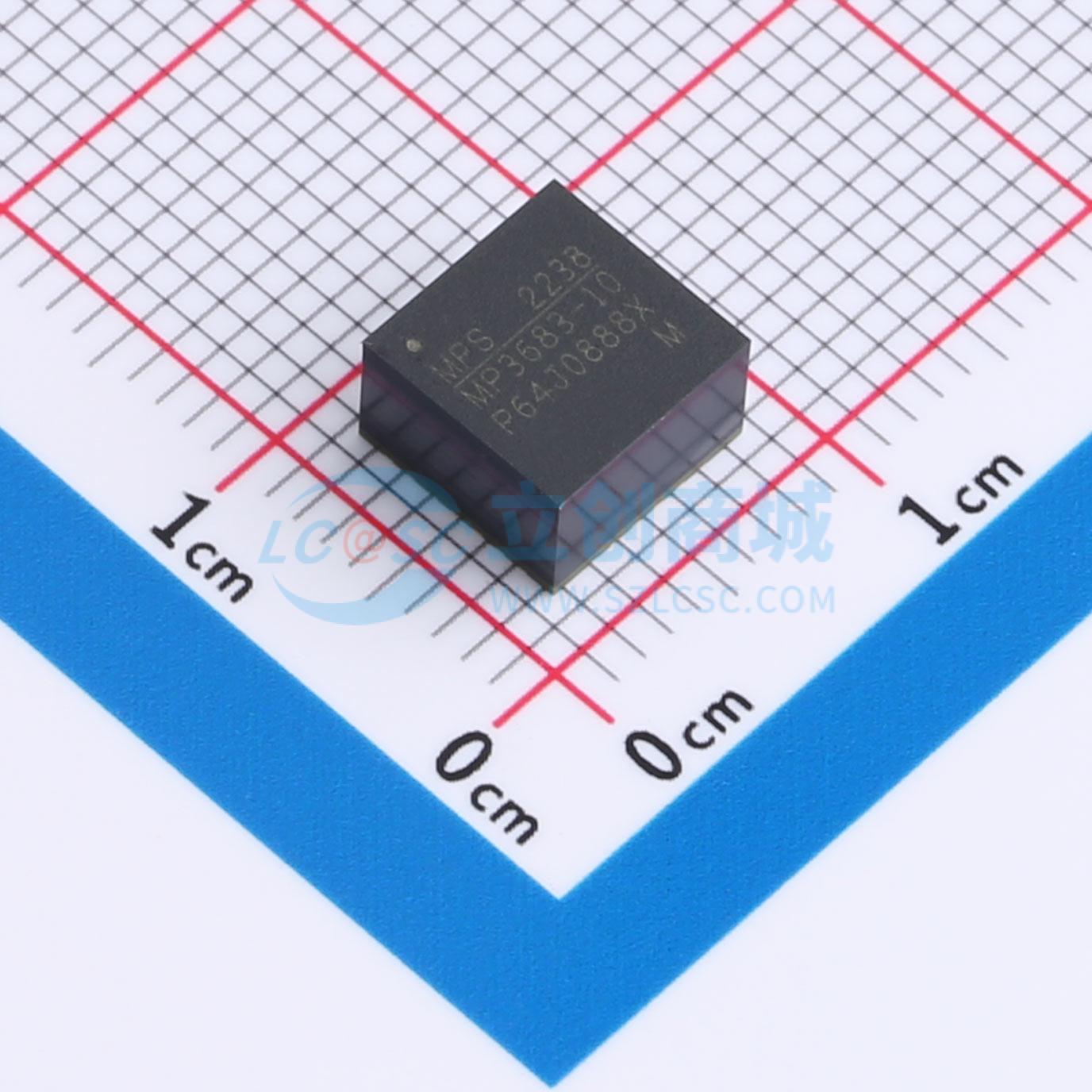

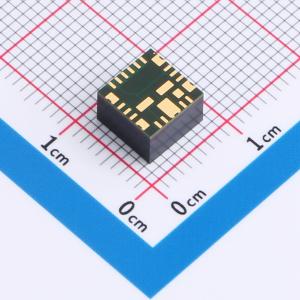

MPM3683GMN-10-T

2.7V至16V 10A降压电源模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPM3683 - 10是一款易用的、完全集成的DC/DC降压电源模块，连续输出电流（IOUT）可达10A。MPM3683 - 10集成了DC/DC转换器、功率电感和无源元件。它能在较宽的输入电压（VIN）供电范围内提供IOUT，具有出色的负载和线性调节能力。恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。通过MODE配置，可轻松将工作开关频率（fSW）设置为600kHz、800kHz或1000kHz。这使得MPM3683 - 10的fSW无论VIN和输出电压（VOUT）如何都能保持恒定。MPM3683 - 10具有通过电容配置软启动时间（tSS）的功能。漏极开路电源正常（PG）信号指示VOUT是否在标称电压范围内。完全集成的非锁存保护功能包括过流保护（OCP）、过压保护（OVP）和过温保护（OTP）。MPM3683 - 10采用紧凑的FCM LGA - 29（7mmx7mmx4.4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3683GMN-10-T
商品编号: C20099863
商品封装: LGA-29(7x7)
包装方式: 托盘
商品毛重: 0.82克(g)

商品参数

	属性	参数值
	静态电流	650uA
	纹波噪声	-
	开关频率	800kHz；600kHz；1MHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	7mm
	宽度	7mm
	高度	4.4mm
	功能特性	轻载高效模式；可编程软启动；可编程输出电压；上电时序控制；过压保护；欠压保护；远端采样补偿；过流保护；自动故障恢复；过热保护

商品概述

MPM3683 - 10是一款易用的、完全集成的DC/DC降压电源模块，连续输出电流（IOUT）可达10A。MPM3683 - 10集成了DC/DC转换器、功率电感和无源元件。它能在较宽的输入电压（VIN）供电范围内提供IOUT，具有出色的负载和线性调节能力。恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。通过MODE配置，可轻松将工作开关频率（fSW）设置为600kHz、800kHz或1000kHz。这使得MPM3683 - 10的fSW无论VIN和输出电压（VOUT）如何都能保持恒定。 MPM3683 - 10具有通过电容配置软启动时间（tSS）的功能。漏极开路电源正常（PG）信号指示VOUT是否在标称电压范围内。完全集成的非锁存保护功能包括过流保护（OCP）、过压保护（OVP）和过温保护（OTP）。 MPM3683 - 10采用紧凑的FCM LGA - 29（7mmx7mmx4.4mm）封装。

商品特性

宽输入电压（VIN）范围
- 外部3.3V偏置时为2.7V至16V
- 内部偏置或外部3.3V偏置时为4V至16V
输出电压（VOUT）范围：0.6V至5.5V
差分VOUT远程感应
自适应恒定导通时间（COT）实现超快瞬态响应
零ESR输出电容（COUT）下稳定工作
可选脉冲跳跃模式（PSM）或强制连续导通模式（FCCM）
VOUT跟踪
VOUT放电
电源故障时电源正常（PG）信号主动钳位为低电平
可配置软启动时间（tSS）
预偏置启动
可选开关频率（fSW）：600kHz、800kHz和1000kHz
非锁存过流保护（OCP）、欠压锁定（UVLO）、热关断和过压保护（OVP）
采用FCM LGA - 29（7mmx7mmx4.4mm）封装

应用领域

电信和网络系统
基站
工业系统
服务器和存储设备
FPGA和ASIC卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~16V
	转换效率	-
	输出电压(Vout)	600mV~5.5V
	输出电压精度	-
	输出电流(最大值)	10A
