商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~6.3V | |
| 最大充电电流 | 2.2A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | - | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | - |

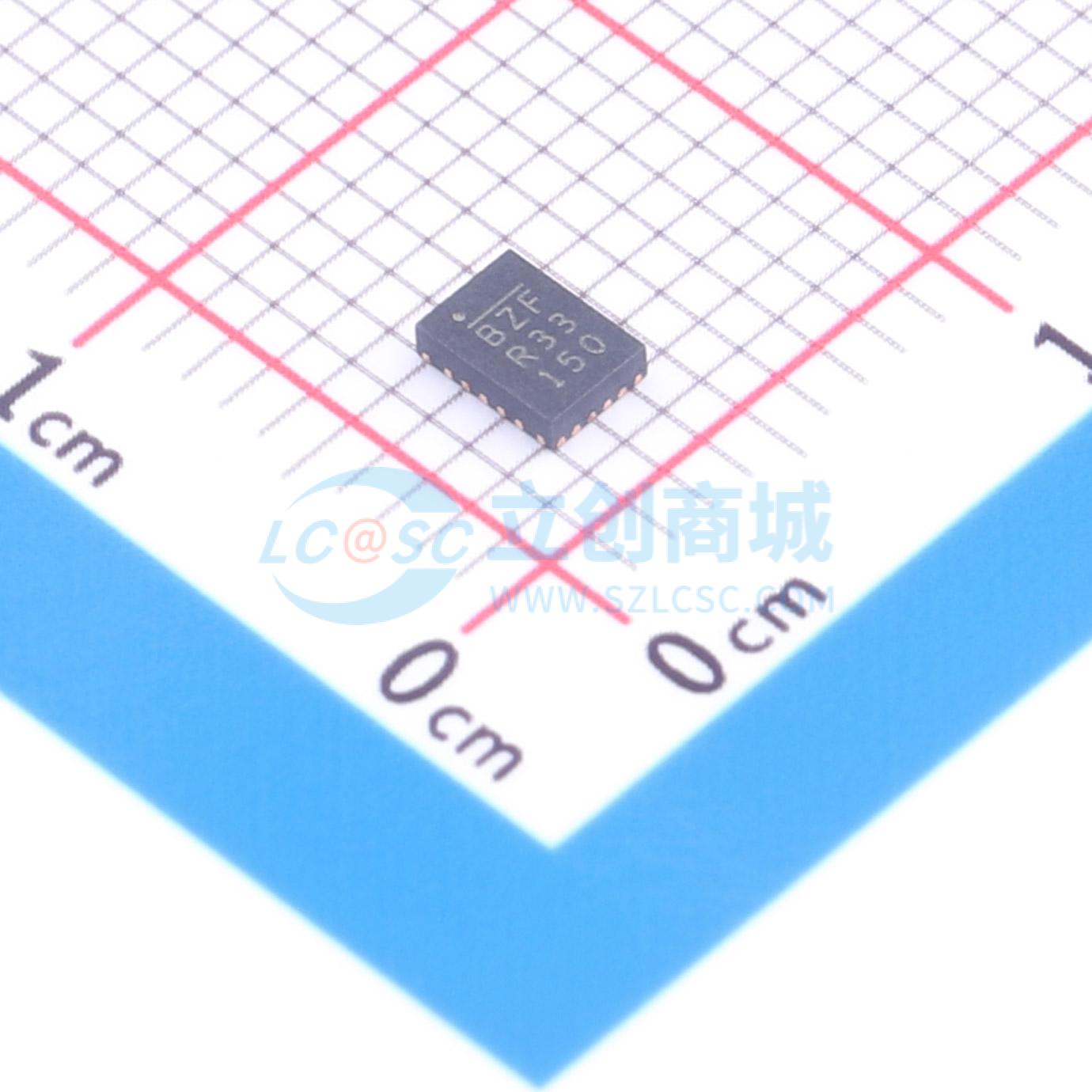

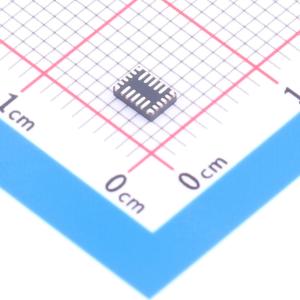

商品概述
MP2720A是一款高度集成的2.2A开关模式电池管理器件，适用于单节锂离子或锂聚合物电池。其窄电压直流电源管理结构提供低阻抗电源路径，可提升充电效率、缩短电池充电时间，并在放电时延长电池寿命。该器件的输入源类型识别算法支持USB电池充电规范1.2以及非标准适配器检测。I²C接口提供完整的操作控制，包括充电参数配置和状态/中断监控。MP2720A支持完全可定制的JEITA配置文件，具有可配置的温度窗口和操作。该器件采用QFN-22封装。
商品特性
- 2.2A开关充电器，具备窄电压直流电源路径管理
- 支持USB BC1.2和非标准适配器
- 26V可持续输入电压
- 通过I2C可配置40mA至2.2A充电电流
- 通过I2C可配置100mA至3.2A输入电流限制
- 最小输入电压环路，用于最大适配器功率跟踪
- 全面的安全特性：完全可定制的JEITA配置文件
- 额外的负温度系数热敏电阻输入
- 可配置的芯片温度调节，范围从60%至120%
- 完整的充电和预充电安全定时器
- 看门狗安全定时器
- 可锁定的充电参数寄存器
- 可配置750kHz至1.5MHz开关频率
- 集成30mΩ低导通电阻电池MOSFET，支持运输和复位模式
- 运输模式下超低8.5μA电池放电电流
- 针对可穿戴应用，终止电流设置低至15mA
- 用于灵活系统参数设置和状态报告的I2C端口
- 用于源模式和支持USB On-The-Go的可配置升压转换器
- 可配置高达3A的输出电流限制环路
- 输出过流保护
- 能够为高达2mF的大电容负载供电
- 可配置5V至5.35V输出电压
- 电池调节电压精度为±0.5%
- 充电电流精度为±5%
- 输入电流限制精度为±5%
- 支持远程电池检测以实现快速充电
- 升压模式下输出调节精度为±2%
- 采用小型QFN-22封装
应用领域
- 通用≤15W USB应用
- 蓝牙耳机
- 蓝牙音箱
- 销售点终端
- 便携式相机
