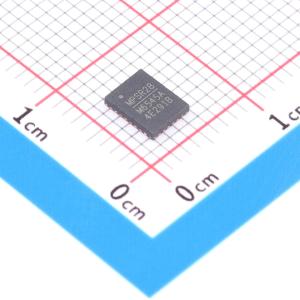

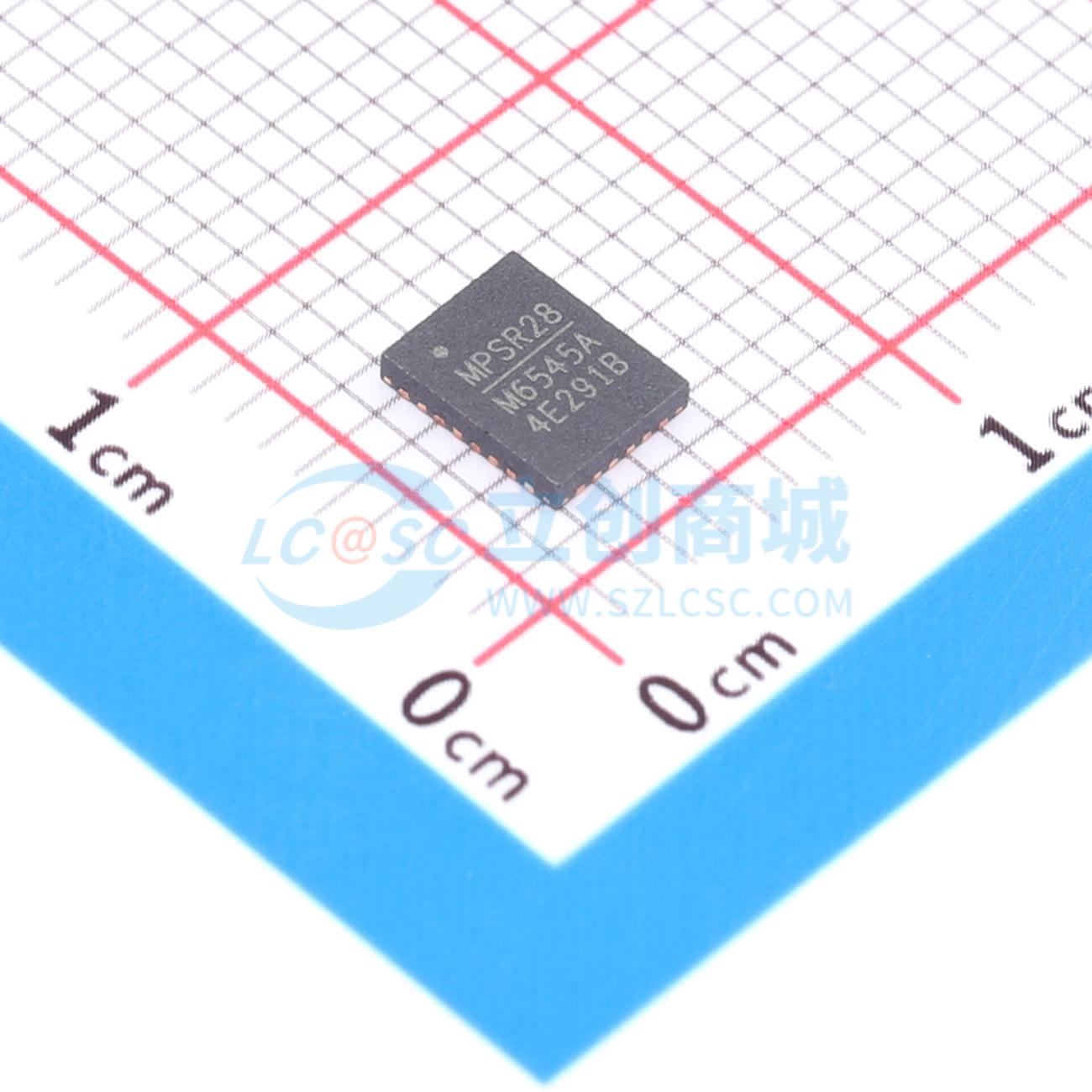

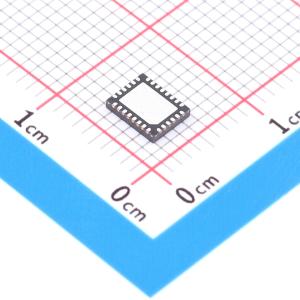

MP6545AGV-Z

45V, 2.5A, 带电流测量功能的简易三相功率级

品牌名称: MPS(芯源)
商品型号: MP6545AGV-Z
商品编号: C20099565
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.565克(g)

商品参数

商品概述

MP6545A 是一款三相功率级 IC，旨在驱动无刷直流 (BLDC) 电机或其他负载。 MP6545A 的输入电压 (VIN) 范围为 4.5V 至 45V。根据环境温度 (TA) 和 PCB 布局，每相可提供高达 2.5A 的输出电流 (IOUT)。 MP6545A 为每个半桥配备了独立的独特接地引脚。这些接地引脚可通过外部分流电阻进行电流测量，以满足不同的应用需求。内部安全和诊断功能包括过流保护 (OCP)、输入过压保护 (OVP)、输入欠压锁定 (UVLO) 和热关断。 MP6545A 为每个输出引脚配备了独立的高端 (HS) 和低端 (LS) 输入引脚。MP6545A 提供 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装。

商品特性

4.5V 至 45V 工作输入电压 (VIN) 范围
最大 2.5A 输出电流 (IOUT_MAX)
三通道半桥 (HB) 驱动器
每个 MOSFET 的导通电阻 (RDS(ON)) 低至 150mΩ
保护功能包括：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压锁定 (UVLO)
- 过温 (OT) 关断
- 故障指示输出
提供 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装

应用领域

无刷直流 (BLDC) 电机
激光打印机和复印机
纺织机械

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	2.5A
	峰值电流	-

	属性	参数值
	工作电压	4.5V~45V
	导通电阻	150mΩ
	静态电流(Iq)	2.8mA
	接口类型	-
	工作温度	-40℃~+125℃
	功能特性	软开关；马达卡锁保护；交错导通保护；马达转速指示
