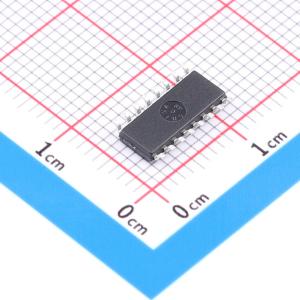

MP3398HGS-Z

4通道、80V升压型WLED控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP3398HGS-Z
商品编号: C20099555
商品封装: SOIC-16
包装方式: 编带
商品毛重: 1.491克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	1.5%

商品概述

MP3398H 是一款具有四个 LED 电流通道的升压控制器，专为驱动大型 LCD 面板背光应用的 WLED 阵列而设计。MP3398H 可以通过两个或更多 IC 并联共享单个电源来扩展 LED 通道数量。 MP3398H 采用峰值电流控制模式，具有固定开关频率（fSW），可通过外部设置电阻进行配置。MP3398H 驱动外部 MOSFET，将输出电压（V₀ₜ）从 4.5V 至 33V 的输入电压（V₁ₙ）电源升压。该器件还将每个 LED 串中的电流调节到由外部电流设置电阻设定的值。 MP3398H 采用四个内部电流源进行电流平衡。它实现了各串之间 1.5% 的电流匹配调节精度。LED 电流源上的低调节电压可降低功率损耗。 MP3398H 支持带有 PWM 输入的直接脉冲宽度调制（PWM）调光模式，以及带有 PWM 输入或直流输入的模拟调光模式。完整的保护功能包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED 短路和开路保护，以及电感和二极管短路保护。 MP3398H 采用 SOIC - 16 封装。

商品特性

4 串，每串最大 400mA 的 WLED 驱动器
4.5V 至 33V 输入电压（V₁ₙ）范围
每串 80V 绝对最大额定值
每串之间 1.5% 的电流匹配精度
直接脉冲宽度调制（PWM）调光模式
通过 PWM 输入或直流输入的模拟调光模式
单电源级联能力
LED 开路和短路保护
可配置、可恢复的过压保护（OVP）
540mV 逐周期电流限制
打嗝式过温保护（OTP）
电感和二极管短路保护
采用 SOIC - 16 封装

应用领域

台式 LCD 平板显示器
一体机电脑
2D 和 3D LCD 电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~33V
	开关频率	400kHz~600kHz
	通道数	4
	输出电压	-
	输出电流	400mA
