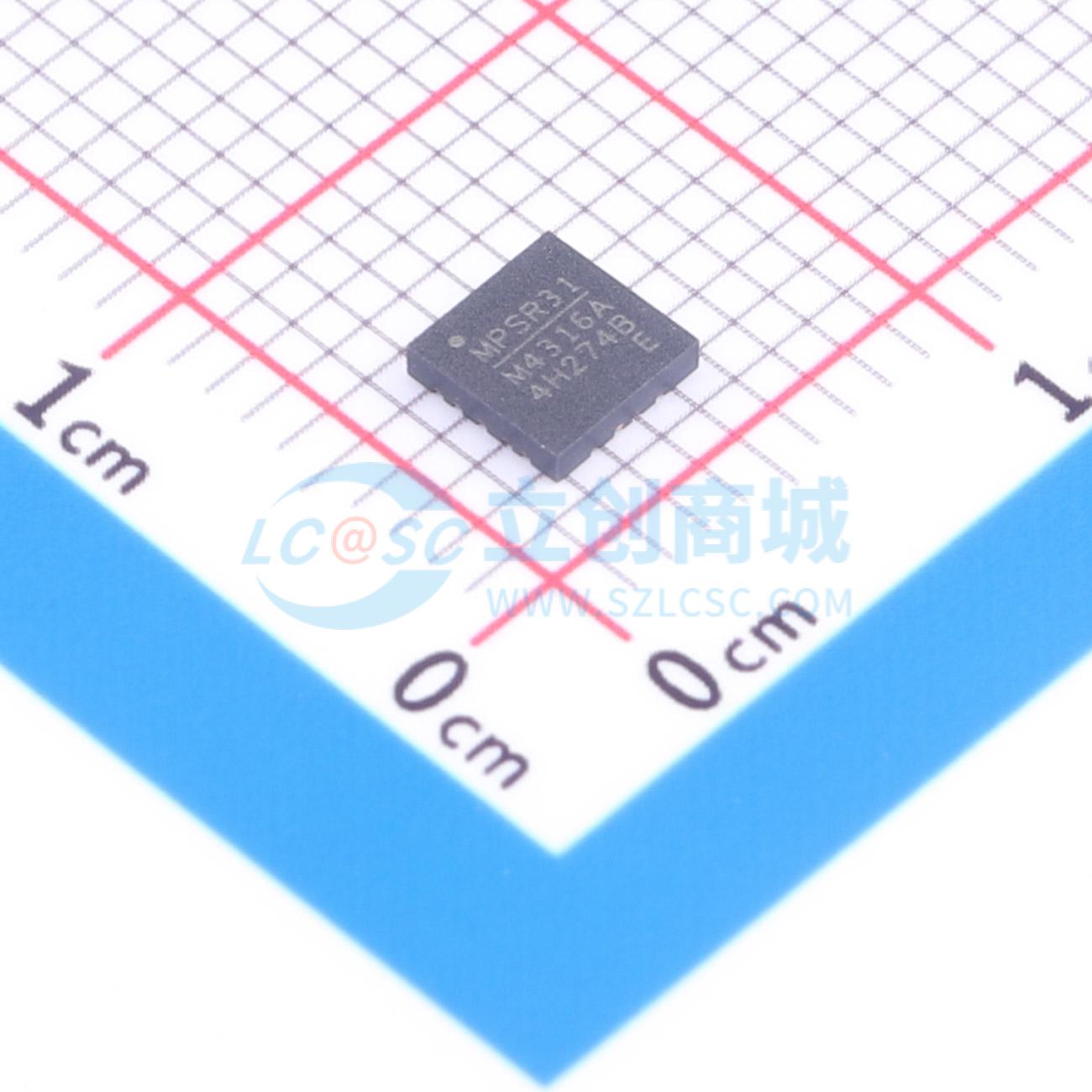

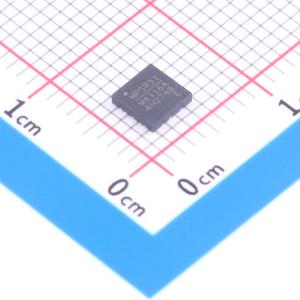

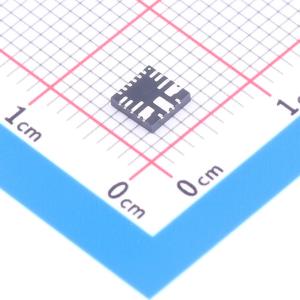

MP4316AGRE-Z

6A 3.3V~45V

品牌名称: MPS(芯源)
商品型号: MP4316AGRE-Z
商品编号: C20099561
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	功能特性	轻载高效模式；频率同步；可调软启动；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

MP4316A 是一款频率可配置的同步降压开关转换器，集成了内部高端和低端功率 MOSFET。该器件采用电流模式控制，可提供 6A（或更低）的高效输出电流 (IOUT)，实现快速环路响应。 3.3V 至 45V 的宽输入电压 (VIN) 范围适用于汽车输入环境中的各种降压应用。1.7μA 的关断模式静态电流使该器件可用于电池供电应用。通过在轻载条件下降低开关频率 (fSW) 以减少开关和栅极驱动损耗，该器件可在宽负载范围内实现高功率转换效率。开漏电源正常信号指示输出电压何时处于其标称电压的 95% 至 105% 范围内。频率折返功能有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。该器件可为汽车冷启动工况提供高占空比和低压差模式。 MP4316A 采用 QFN - 20 (4mmx4mm) 封装。

商品特性

专为汽车应用设计：
- 3.3V 至 45V 的宽工作电压范围
- 6A 连续输出电流 (IOUT)
- 100ns 最小导通时间
- 结温工作范围为 -40℃ 至 +125℃
延长电池寿命：
- 1.7μA 低关断电源电流
- 18μA 睡眠模式静态电流
- AAM 模式可提高轻载时的效率
高性能，改善散热：
- 内部 48mΩ 高端和 20mΩ 低端 MOSFET
- 适用于汽车电池应用的 350kHz 至 1000kHz 可配置开关频率 (fSW)
- 可与外部时钟同步
- 异相同步时钟输出
- 扩频频率 (FSS) 调制
- 对称 VIN 引脚排列
- 符合 CISPR25 5 级标准
- MeshConnectTM 倒装芯片封装
其他特性：
- 电源正常输出
- 外部软启动
- 可选 AAM 模式或 FCCM
- 低压差模式
- 打嗝式过流保护 (OCP)
- 采用带可焊侧翼的 QFN - 20 (4mmx4mm) 封装

应用领域

收音机
电池供电系统
通用消费类应用
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	3.3V~45V
	输出电流	6A
	开关频率	470kHz；1MHz
	工作温度	-40℃~+125℃@(TJ)
