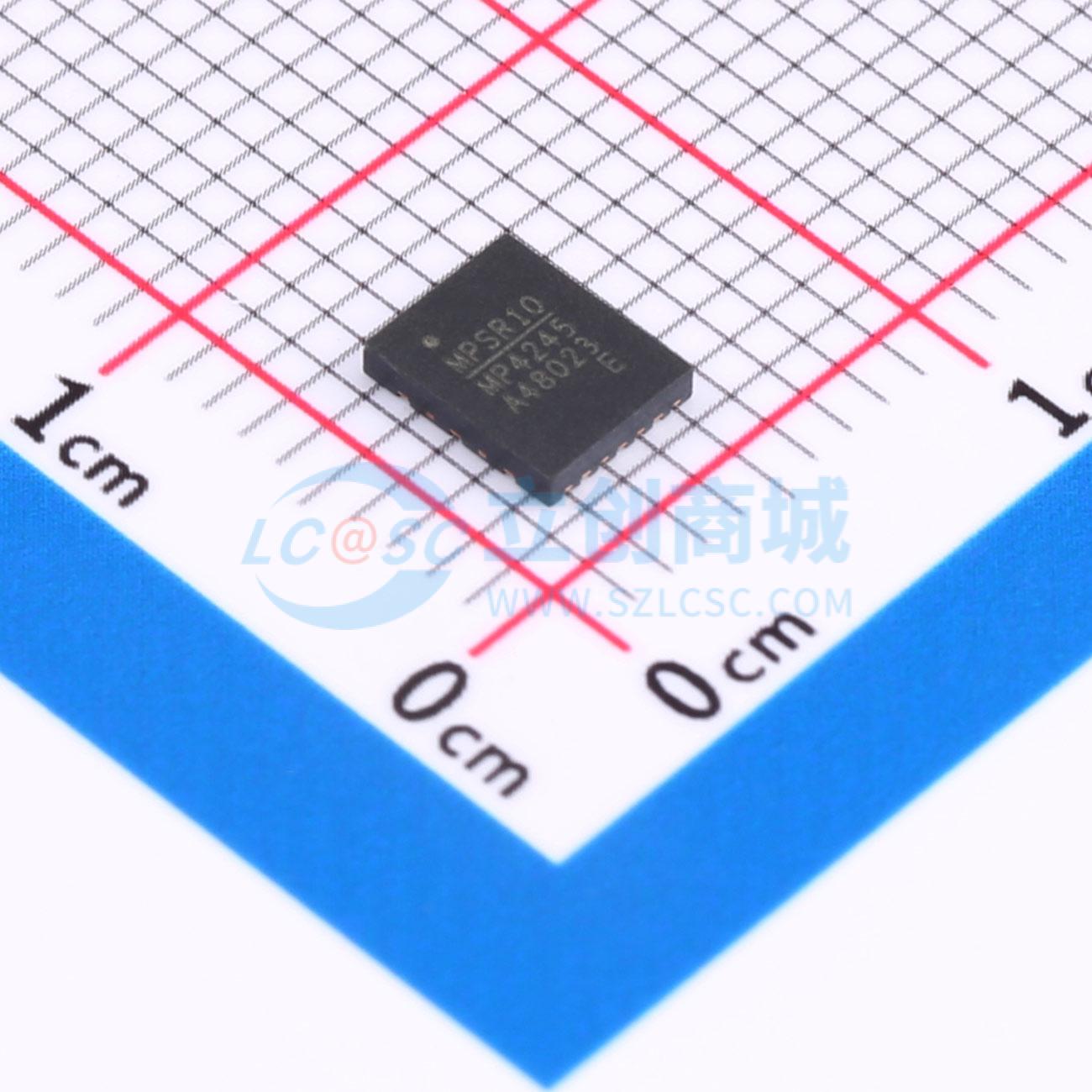

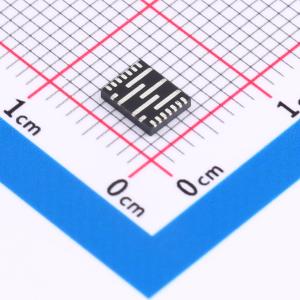

MP4245GVE-0000-Z

36V,6A峰值,带I²C接口的升降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款带有四个集成电源开关的降压-升压转换器。该器件可以在特定输入电压供应范围内提供高达6A的输出电流，具有出色的负载和线性调节能力。适用于USB电源传输（USB PD）应用。它可以通过I²C接口与外部USB PD控制器配合工作。I²C接口和两次可编程多次可编程（MTP）存储器提供了灵活的功能。故障条件保护包括恒流（CC）限制、输出过压保护（OVP）和热关断（TSD）。需要最少数量的现成标准外部组件，采用QFN-21（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP4245GVE-0000-Z
商品编号: C20099557
商品封装: QFN-21(4x5)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	打嗝限流；线缆补偿；EMI优化(抖频模式)；输出放电；频率同步；过流保护；内置LDO稳压器
	接口	I2C；PMBus
	输入电压	4V~36V

	属性	参数值
	输出电压	1V~23V
	输出电流	6A
	工作温度	-40℃~+125℃

商品概述

MP4245是一款集成四个功率开关的升降压转换器。在特定输入电压供电范围内，该器件可提供高达6A的输出电流，具备出色的负载和线性调节能力。 MP4245适用于USB供电（USB PD）应用。它可通过I2C接口与外部USB PD控制器协同工作。I2C接口和两次可编程多次可编程（MTP）存储器提供了灵活的特性。故障保护功能包括恒流（CC）限制、输出过压保护（OVP）和热关断（TSD）。 MP4245仅需少量易于获取的标准外部元件，采用QFN - 21（4mmx5mm）封装。

商品特性

支持60W升降压或6A峰值输出电流
4V至36V宽工作输入电压范围
1V至23V输出电压范围
250kHz、350kHz或420kHz可选频率或同步输入
开关A、B、C和D的低导通电阻RDS(ON)分别为12mΩ/24mΩ/14mΩ/14mΩ
可选频率扩频
线路压降补偿
精确的恒流（CC）输出电流限制
I2C接口和MTP（兼容PMBus）：
- PFM/PWM模式、电流限制、输出电压、频率扩频和线路压降补偿
- MTP完整性的CRC计算
负载削减警报
使能关断主动放电
采用带可焊侧翼的QFN - 21（4mmx5mm）封装

应用领域

仅支持PD充电的USB Type - C端口
12V总线电压电源
无线充电
