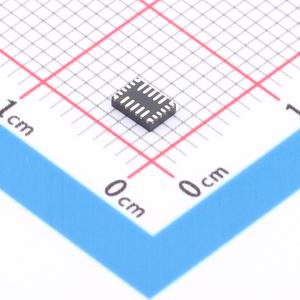

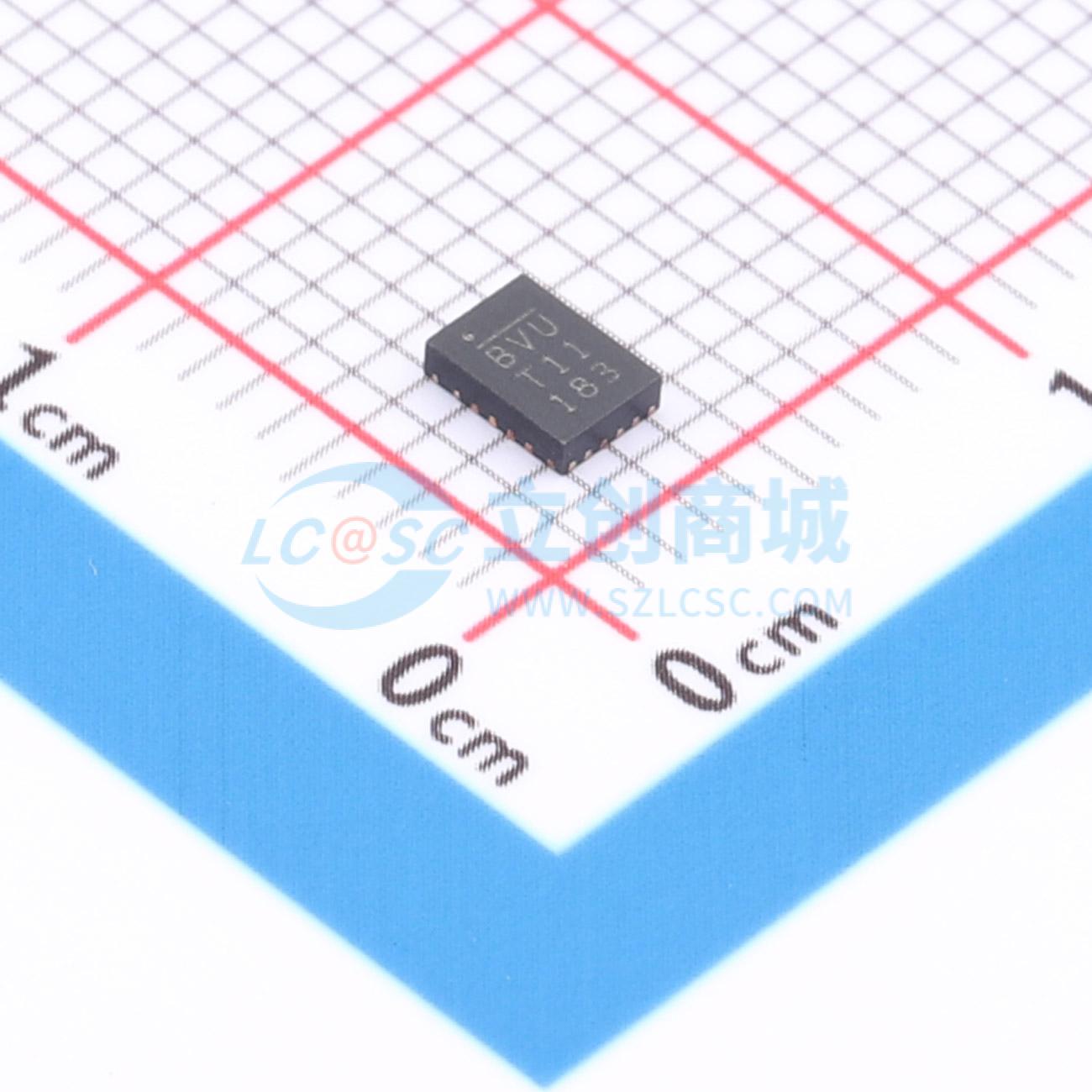

MP2720GRH-0000-Z

2.5A单节I²C控制降压充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高度集成的2.5A开关模式电池管理设备，适用于单节锂离子或锂聚合物电池。窄电压直流 (NVDC) 电源管理结构提供低阻抗电源路径，可优化充电效率、减少电池充电时间并在放电期间延长电池寿命。该设备的输入源类型识别算法支持USB电池充电规范1.2 (BC1.2) 和非标准适配器检测。I²C接口提供完整的操作控制，包括充电参数配置和状态/中断监控。支持具有可配置温度窗口和操作的完全可定制JEITA配置文件。采用QFN-22 (2.5mmx3.5mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP2720GRH-0000-Z
商品编号: C20099547
商品封装: QFN-22(3.5x2.5)
包装方式: 编带
商品毛重: 2.425克(g)

商品参数

商品概述

MP2720是一款高度集成的2.5A开关模式电池管理器件，适用于单节锂离子或锂聚合物电池。其窄电压直流电源管理架构提供低阻抗电源路径，可优化充电效率、缩短电池充电时间，并在放电时延长电池寿命。该器件的输入源类型识别算法支持USB电池充电规范1.2和非标准适配器检测。I2C接口提供完整的操作控制，包括充电参数配置以及状态/中断监控。MP2720支持完全可定制的JEITA配置文件，具有可配置的温度窗口和操作。该器件采用QFN-22封装。

商品特性

支持USB BC1.2和非标准适配器
26V可持续输入电压
通过I2C可配置80mA至2.5A的充电电流
通过I2C可配置100mA至3.2A的输入电流限制
最小输入电压环路，用于最大适配器功率跟踪
全面的安全特性：完全可定制的JEITA配置文件；额外的负温度系数热敏电阻输入；可配置的芯片温度调节范围从60°C至120°C；完整的充电和预充电安全定时器；看门狗安全定时器；充电参数可锁定寄存器
可配置750kHz至1.5MHz的开关频率
集成15mΩ低导通电阻电池MOSFET，具备运输和复位模式
运输模式下电池放电电流极低，仅为8.5μA
针对可穿戴应用，终止电流设置可低至30mA
I2C端口，用于灵活的系统参数设置和状态报告
用于源模式和USB On-The-Go的可配置升压转换器：可配置高达3A的输出电流限制环路；输出过流保护；能够为高达2mF的大电容性负载供电；可配置5V至5.35V的输出电压
精度：电池调节电压精度为±0.5%；充电电流精度为±5%；输入电流限制精度为±5%；用于快速充电的远程电池检测；升压模式下输出调节精度为±2%
采用小型QFN-22封装

应用领域

通用USB应用
蓝牙耳机
蓝牙音箱
销售点终端
便携式相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~6.3V
	最大充电电流	2.5A
	充电饱和电压	4.2V
	放电截止电压	2.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	8.5uA
	均衡电流	-
	接口类型	I2C
	功能特性	-
