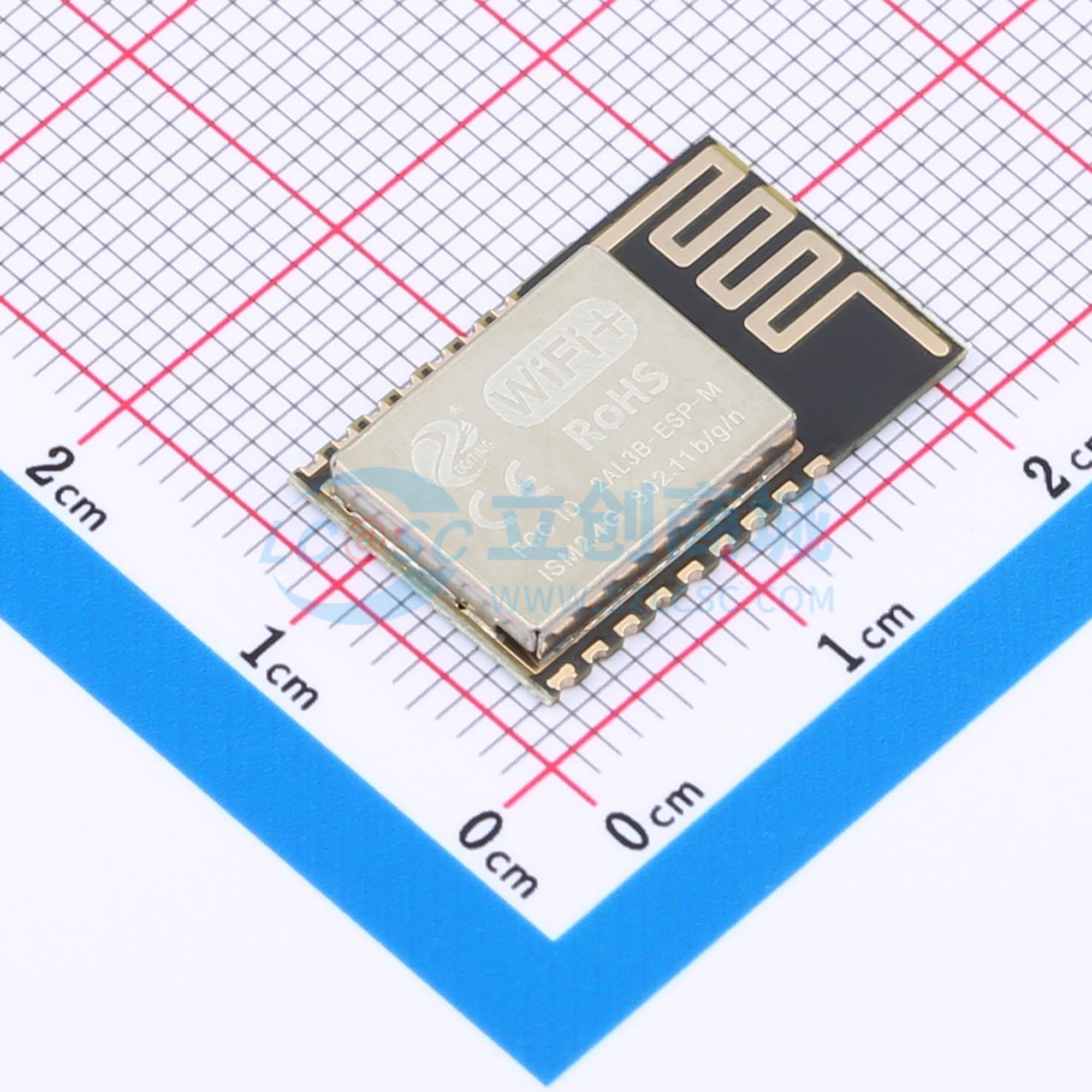

ESP-M2
ESP8285 WiFi模组,16Mbit Flash,PCB天线
- 描述
- 模组采用ESP8285H16为核心主控，小尺寸模组
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESP-M2
- 商品编号
- C19949057
- 商品封装
- SMD,20x12.3mm
- 包装方式
- 编带
- 商品毛重
- 1.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | U.FL |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 15dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 55mA | |
| 发送电流 | 375mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
内置Tensilica L106超低功耗32位MCU，主频可达80MHz和160MHz，支持RTOS；内置TCP/IP协议栈；内置1通道10位高精度ADC；接口包括HSPI、UART、I2C、I2S、红外遥控、PWM、GPIO；深度睡眠电流20uA，切断电流小于10uA；唤醒时间2ms；消耗功率1.0mW（DTIM3和待机状态）。
支持802.11 b/g/n/e/i；支持三种模式：Station、SoftAP和SoftAP + STA；支持Wi-Fi Direct (P2P)；支持CCMP (CBC-MAC, 计算模式)、TKIP (MIC, RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速；P2P检测、P2P GO模式/GC模式及P2P电源管理；WPA/PA2 PSK和WPS；支持802.11i安全：预认证和TSN；支持802.11n (2.4 GHz)；802.1h/RFC1042帧封装；支持无缝漫游；支持AT远程升级和云端OTA升级；支持Android和iOS设备的Smart config功能。
2个UART；1个I2C；1个I2S；11个GPIO；模块尺寸：12.3mm x 20mm x 3mm
串行透明传输；WiFi探测器；智能插座/智能LED灯；Mesh网络；传感器网络；无线位置识别；无线定位系统信标；工业无线控制。
ESP-M2 WiFi模块采用高性能芯片ESP8266制造。该小芯片封装了增强型Tensilica L106钻石系列32位内核CPU与SRAM。因此，ESP8266具有完整的Wi-Fi功能，可以独立应用，也可以作为从属设备与其他主机CPU配合使用。当ESP8266作为从属设备使用时，可以从板载闪存启动。内置的高速缓存不仅有助于提高系统性能，还优化了存储系统。此外，通过SPI/SDIO或I2C/UART接口，ESP-M2 WiFi模块可以用作Wi-Fi适配器，应用于其他MCU设计中。
ESP-M2 WiFi模块支持标准IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为已安装的设备添加Wi-Fi功能，也可以将其视为一个独立的网络控制器。总之，ESP-M2模块以最佳价格提供了多种可能性。
应用领域
- 串口透明传输
- WiFi探针
- 智能插座/智能LED灯
- Mesh网络
- 传感器网络
- 无线定位识别
- 无线定位系统信标
- 工业无线控制
