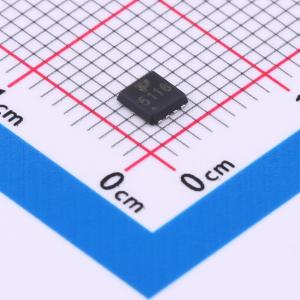

温馨提醒：图片仅供参考，商品以实物为准
TPNVTFS5116PLTAG
耐压:60V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNVTFS5116PLTAG
- 商品编号
- C19829441
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1828克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 80mΩ@4.5V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 15.8nC@10V | |
| 输入电容(Ciss) | 1.153nF | |
| 反向传输电容(Crss) | 77.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | - |
商品特性
- VDS = -60V,ID = -16A
- 当VGS = -10V时,RDS(ON) = 50mΩ(典型值)
- 当VGS = -4.5V时,RDS(ON) = 60mΩ(典型值)
应用领域
- 电源管理
- 负载开关
