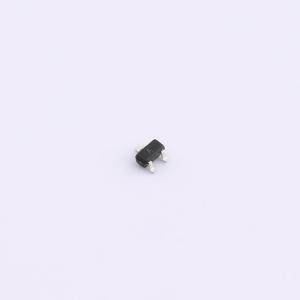

温馨提醒：图片仅供参考，商品以实物为准
TPDMG1012T
耐压:20V 电流:800mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPDMG1012T
- 商品编号
- C19829447
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.055333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 800mA | |
| 导通电阻(RDS(on)) | 300mΩ@2.5V | |
| 耗散功率(Pd) | 280mW | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 120pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 20pF |
商品特性
- 漏源电压(VDS) = 20V,漏极电流(ID) = 0.8A
- 在栅源电压(VGS) = 4.5V 时,导通态漏源电阻[RDS(ON)] < 250 毫欧
- 在栅源电压(VGS) = 2.5V 时,导通态漏源电阻[RDS(ON)] < 300 毫欧
- 静电放电(ESD)保护
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备电池管理
- 逻辑电平转换
