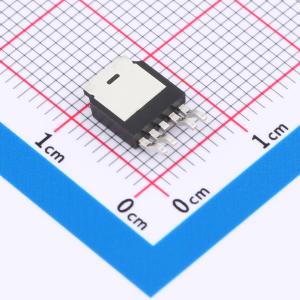

温馨提醒：图片仅供参考，商品以实物为准
AOD607
N沟道+P沟道 耐压:30V 电流:22.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AOD607
- 商品编号
- C19829463
- 商品封装
- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.4776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 22.1A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.8nC@10V | |
| 输入电容(Ciss) | 530pF | |
| 反向传输电容(Crss) | 56pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | - |
商品特性
- 漏源导通电阻(RDS(ON)):15mΩ@Vgs=10V(N沟道)
- 漏源导通电阻(RDS(ON)):≤36mΩ@VGS = -4.5V(P沟道)
应用领域
- 电机/车身负载控制
- 负载开关
- 脉冲宽度调制(PWM)应用
- 直流-直流(DC-DC)转换器和离线式不间断电源(UPS)
