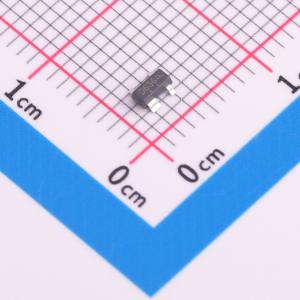

温馨提醒：图片仅供参考，商品以实物为准
CM1293A-02SR
3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容2线+VCC静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CM1293A-02SR
- 商品编号
- C19829445
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 1pF |
商品特性
- 超低电容：最大1.0pF（I/O到地）
- 超低泄漏：纳安级别
- 低工作电压：最大5.5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±15kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷击）：4A（8/20μs）
应用领域
- USB 2.0和USB 3.0端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express和串行SATA端口
- 千兆以太网
- IEEE 1394火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
