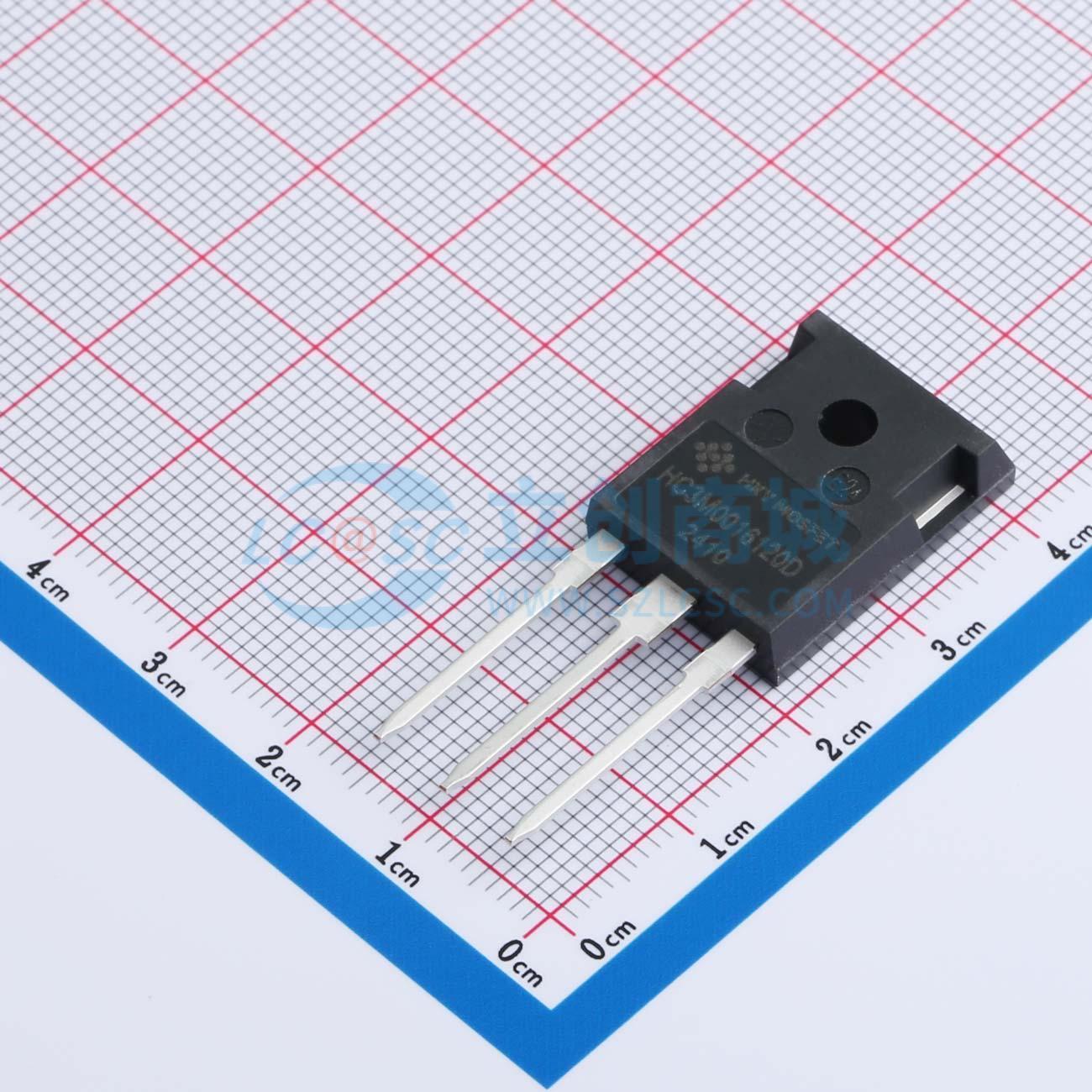

温馨提醒：图片仅供参考，商品以实物为准

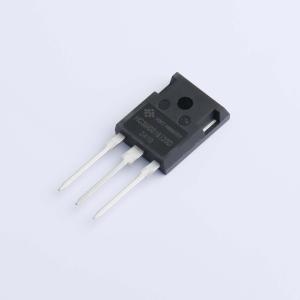

HC3M0016120D
ID:115A VDSS:1200V RDON:16mR N沟道
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款碳化硅工业级N沟道MOSFET采用TO-247封装，专为1200V高压、大电流应用设计。额定连续电流高达115A，特别适应于严苛环境下的电源转换、电机驱动及逆变系统，具有卓越的高温稳定性、低导通损耗和快速开关能力，是现代高效能源管理与功率转换的关键器件。
- 商品型号
- HC3M0016120D
- 商品编号
- C19723854
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 6.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 115A | |
| 耗散功率(Pd) | 556W | |
| 阈值电压(Vgs(th)) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 207nC | |
| 输入电容(Ciss) | 6.085nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -40℃~+175℃ | |
| 输出电容(Coss) | 230pF | |
| 导通电阻(RDS(on)) | 22.3mΩ |
商品特性
- 第三代碳化硅MOSFET技术
- 高阻断电压与低导通电阻
- 低电容的高速开关
- 具有低反向恢复（Qrr）的快速本征二极管
- 无卤素，符合RoHS标准
应用领域
- 太阳能逆变器
- 电动汽车电机驱动
- 高压直流/直流转换器
- 开关模式电源
- 负载开关
