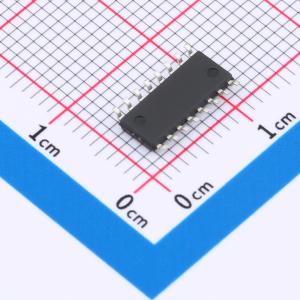

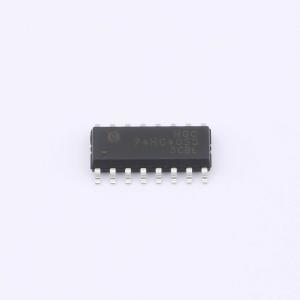

温馨提醒：图片仅供参考，商品以实物为准
74HC4053DRG
3路二选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4052是一块带有公共使能输入控制位的3路二选一模拟开关电路。每一个多路选择开关都有两个独立的输入/输出（Y0到Y1)、一个公共的输入/输出端（Z）和选择输入（Sn)。每一路都包含了两个双向模拟开关，开关的一边连接到独立输入/输出（Y0到Y1)，另一边连接到公共输入/输出端(Z)。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC4053DRG
- 商品编号
- C19723810
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 245Ω@9V | |
| 工作电压 | -6V~0V；3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
74HC4052是一块带有公共使能输入控制位的3路二选一模拟开关电路。每个多路选择开关有两个独立的输入/输出（Y0到Y1）、一个公共的输入/输出端（Z）和选择输入（Sn）。每一路包含两个双向模拟开关，开关一边连接独立输入/输出（Y0到Y1），另一边连接公共输入/输出端（Z）。当E为低电平时，两个开关中的一个被Sn选通（低阻导通态）；当E为高电平时，所有开关都处于高阻关断态，与SA~Sc无关。VDD和Vss是连接到数字控制输入（SA、Sc和E）的电源电压。(VDD - Vss)的范围是3~9V，模拟输入输出(Y0~Y1和Z)能够在最高VDD，最低VEE之间变化。(VDD - VEE)不会超过9V。对于用做数字多路选择开关，VEE和Vss连在一起（通常接地）。
应用领域
模拟多路选择开关、数字多路选择开关、信号选通
