温馨提醒：图片仅供参考，商品以实物为准

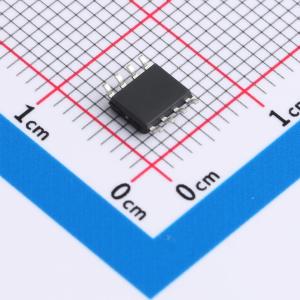

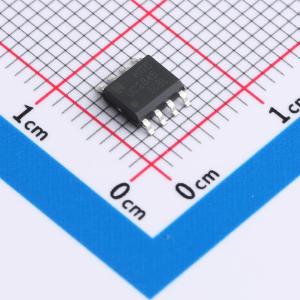

UC2845DRG

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC284x 和 UC384x 是固定频率电流模式 PWM 控制器。它们专为离线和 DC - DC 转换器应用而设计，所需外部元件极少。内部实现的电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及非常适合驱动功率 MOSFET 的高电流图腾柱输出
品牌名称: HGC(深圳汉芯)
商品型号: UC2845DRG
商品编号: C19723752
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.248克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	工作模式	PWM 调制

商品概述

UC284x和UC384x是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件极少。内部实现的电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。保护电路包括内置欠压锁定和电流限制。 UC2842/44、UC3842/44的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）。UC2843/45、UC3843/45的相应阈值为8.4V（开启）和7.6V（关闭）。 UC2842/43、UC3842/43可在100%占空比下工作。 UC2844/45、UC3844/45可在50%占空比下工作。 UC2842/44/44/45的工作温度范围为TA = -40℃至85℃。 UC3842/43/44/45的工作温度范围为TA = 0℃至70℃。

商品特性

低启动和工作电流
带迟滞的欠压锁定
大电流图腾柱输出
工作频率高达500KHz

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	47kHz~57kHz
	耗散功率(Pd)	1W
	最大占空比	50%
