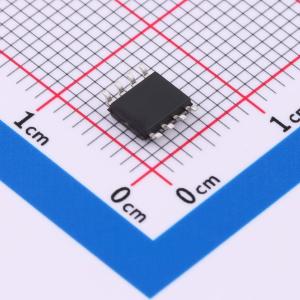

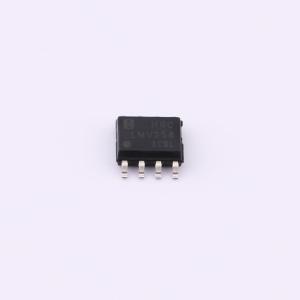

温馨提醒：图片仅供参考，商品以实物为准
LMV358IDRG
低功耗轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV321（单路）、LMV358（双路）、LMV324 （四路）是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。各类袖珍或便携式立体声收录机中作功率放大器。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LMV358IDRG
- 商品编号
- C19723753
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | - |
商品概述
LMV321、LMV358、LMV324 是轨到轨输入与输出、电压反馈、低功耗运算放大器系列。它们具有宽广的输入共模电压范围和输出摆幅，最低工作电压可达 2.1V，最大推荐工作电压为 5.5V。该系列放大器在每通道约 45uA 的静态电流下，可提供 1.1MHz 的增益带宽积，并具有极低的输入偏置电流。其轨到轨输入和输出特性使其适用于单电源系统中的特定集成电路设计。应用领域涵盖便携式设备、电池供电设备、低功耗传感器系统中的信号处理与接口。
商品特性
- 低功耗
- 轨到轨输入和输出，典型失调电压 0.8mV
- 单位增益稳定
- 增益带宽积 1.1MHz
- 低输入偏置电流：10pA 级，小于 1nA
- 工作电压范围 2.1V 至 5.5V
- 低工作电流：每通道 45uA
- 提供小型封装选项
应用领域
- ASIC输入和输出运放
- 传感器接口
- 医疗器械
- 移动通信
- 便携式系统
