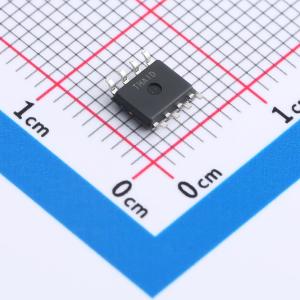

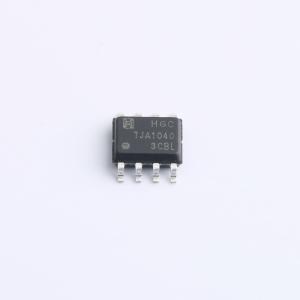

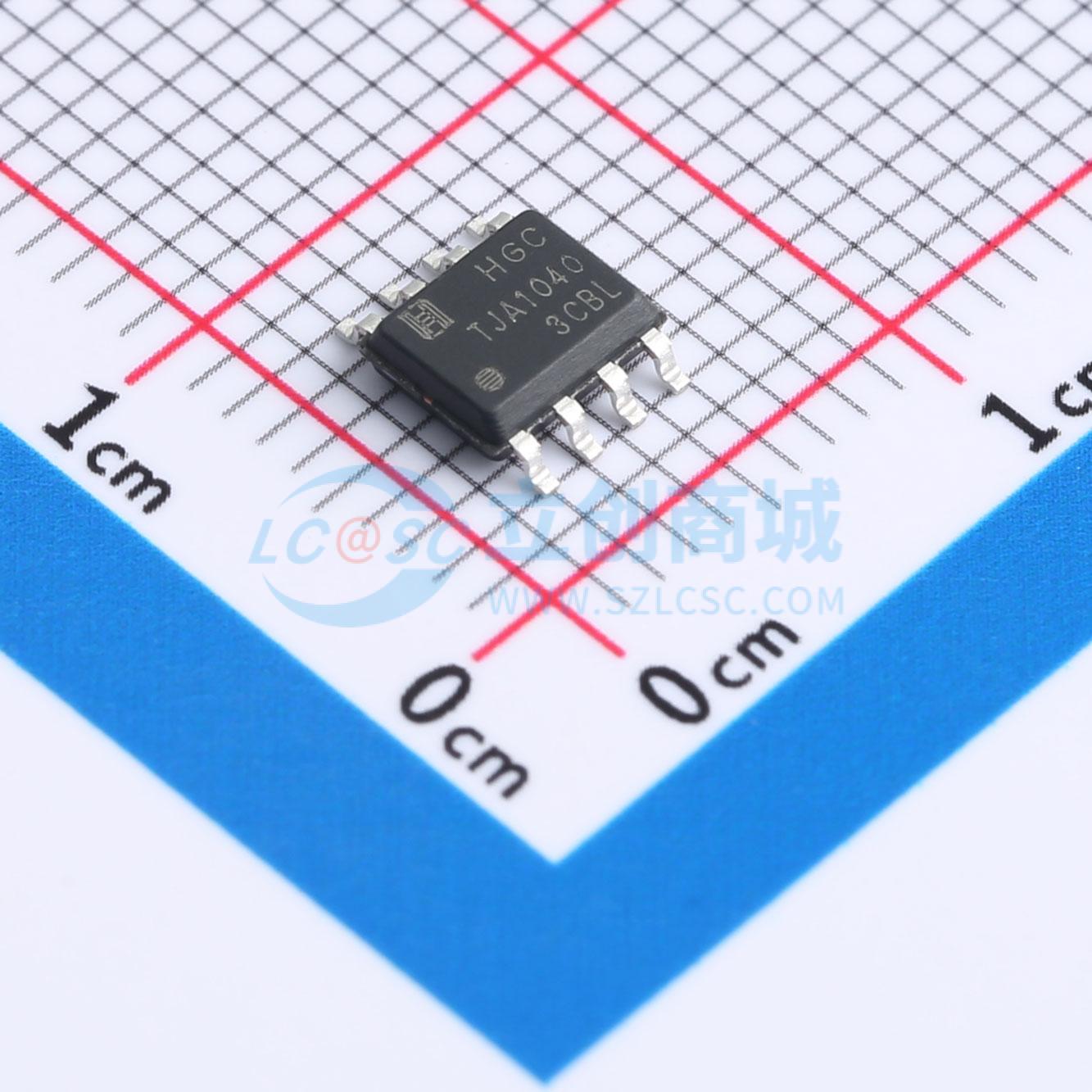

TJA1040DRG

TJA1040是控制器局域网（CAN）协议控制器和物理总线之间的接口。它主要应用在汽车的高速应用上，速度可达1Mbaud。TJA1040为总线提供差动的发送功能，为CAN控制器提供差动的接受功能。

在引脚和功能上，TJA1040的引脚和TJA1050一致，TJA1040有优秀的EMC性能，而且在不上电状态下有理想的无源性能，它还提供低功耗管理，支持远程唤醒功能。

TJA1040有两种工作模式，可以通过引脚STB选择。 正常模式：在这个模式中，收发器可以通过总线CANH和CANL发送和接收数据。差动接收器将总线上的模拟数据转换成数字数据，通过多路转换器MUX输出到RXD。总线线路上输出信号的斜率是固定的并进行了优化，保证有很低的电磁辐射（EME）。 待机模式：在这种模式中，发送器和接收器都关断，只用低功耗的差动接收器监控总线。总线都短接到地，将电源电流Icc减到最小，在RXD的高端驱动器上串联一个二极管，防止不上电状态下有反向电流从RXD流向Vcc。在正常模式中，这个二极管被旁路，但它在待机模式中可以减少电流的消耗，所以没有被旁路。

分解网络split circuit是一个0.5Vcc的直流稳压源。它只在正常模式中接通。待机模式时，引脚SPLIT悬空。分解网络可以通过将引脚SPLIT连接到分裂终端的中心抽头，来稳定隐性共模电压。

过热检测：热时会受到保护，如果实际连接点温度超过了165°C，输出驱动器会被禁能，直到实际连接点温度低于典型的165°C后，TXD才会再一次变成隐性。

TXD显性超时功能：当引脚TXD由于硬件或软件程序的错误而被持续地置为低（电平），“TXD显性超时”定时器电路可以防止总线进入持续的显性状态（阻塞所有网络通讯）。

自动故障功能：引脚TXD提供了一个向Vcc的上拉，使引脚TXD在不使用时保持隐性电平。引脚STB提供了一个向Vcc的上拉，当不使用引脚STB时使收发器进入待机模式。如果Vcc掉电，引脚TXD、STB和RXD会变成悬空状态，以防止通过这些引脚产生反向电流。

• 完全符合IOS 11898标准
• 速度高（高达1Mbaud）
• 电磁辐射（EME）非常低
• 差动接收器具有较宽的共模范围，可抗电磁干扰（EMI）
• 处于不上电状态下的收发器会从总线分离（零负载）
• 输入级符合3.3V到5V器件
• 如果使用分裂终端，电压源可以稳定隐性总线电平（进一步改善EME）
• 至少可以连接110个节点
• 消耗电流极低的待机模式，具有通过总线唤醒（远程）的功能
• 发送数据TXD显性超时功能
• 汽车瞬态环境下，对总线引脚进行保护
• 抵御总线引脚和SPLIT引脚短接到电源和地热保护

• 汽车电子
