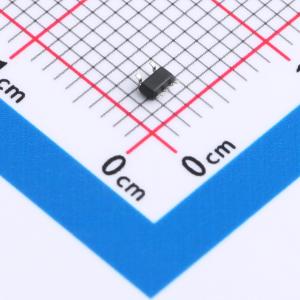

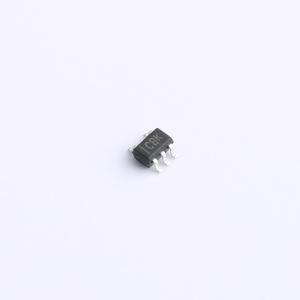

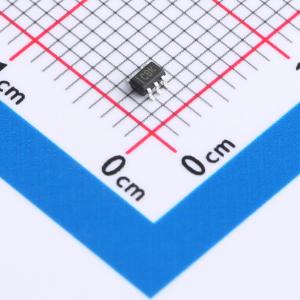

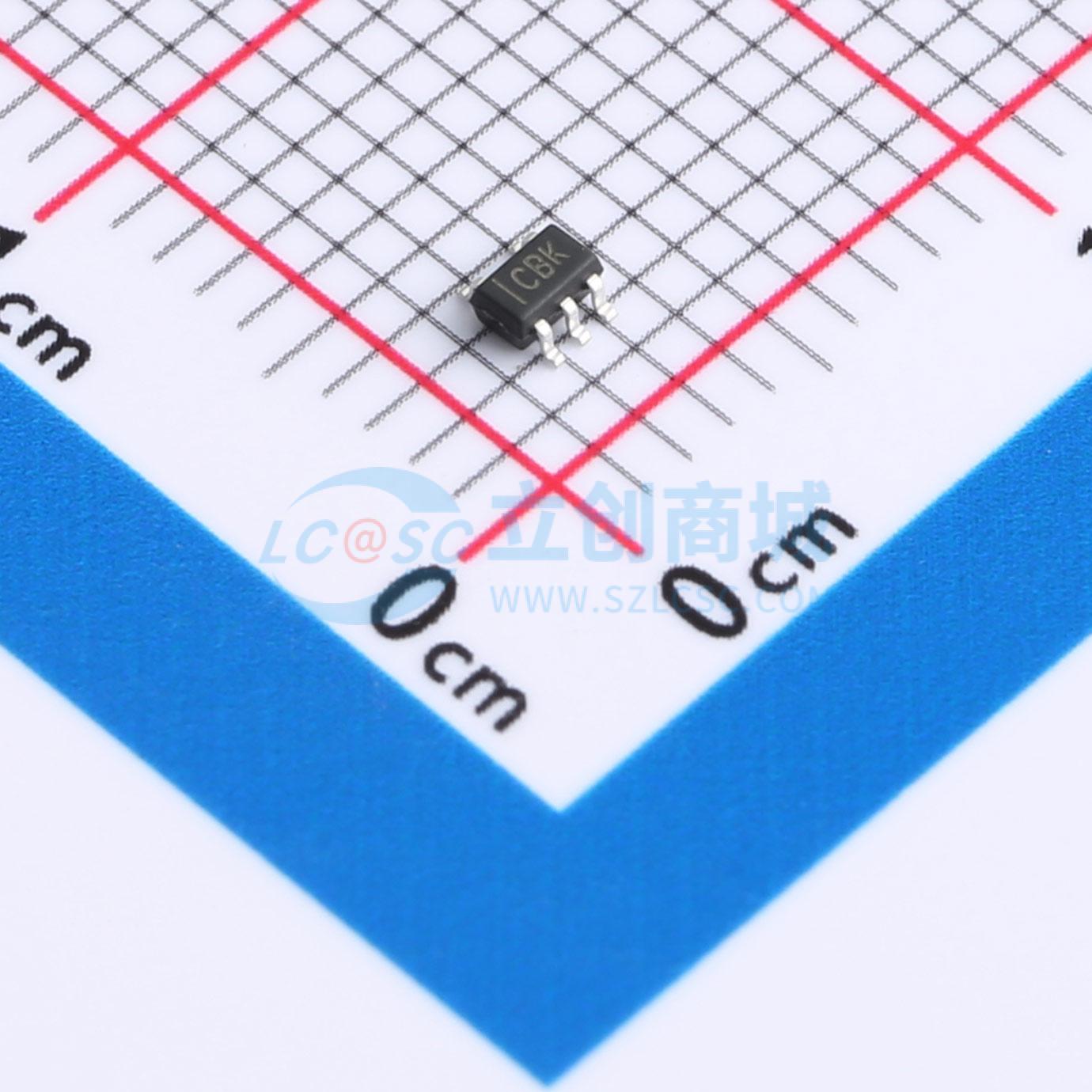

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G02DCKRG
74LVC1G02DCKRG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G02 是单路2 输入或非门电路。输入可以被3.3V 或5V 器件驱动，这些特征允许该电路在3.3V 或5V 混和的环境中使用。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74LVC1G02DCKRG
- 商品编号
- C19723776
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.050133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 1.7ns@5.5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G02是单路2输入或非门电路。输入可以被3.3V或5V器件驱动，这些特征允许该电路在3.3V或5V混和的环境中使用。IOFF使得该电路完全适用于具有局部掉电的电路。IOFF电路禁止输出，以防止在断电时流过设备的有害回流电路。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- ±24mA输出驱动 (VCC = 3.0V)
- CMOS低功耗
- 与TTL电平直接接口
- 输入端口电压可达5V
- 工作环境温度范围为 -40°C ~ +105°C
- 封装形式: SOT-23-5/SC70-5
