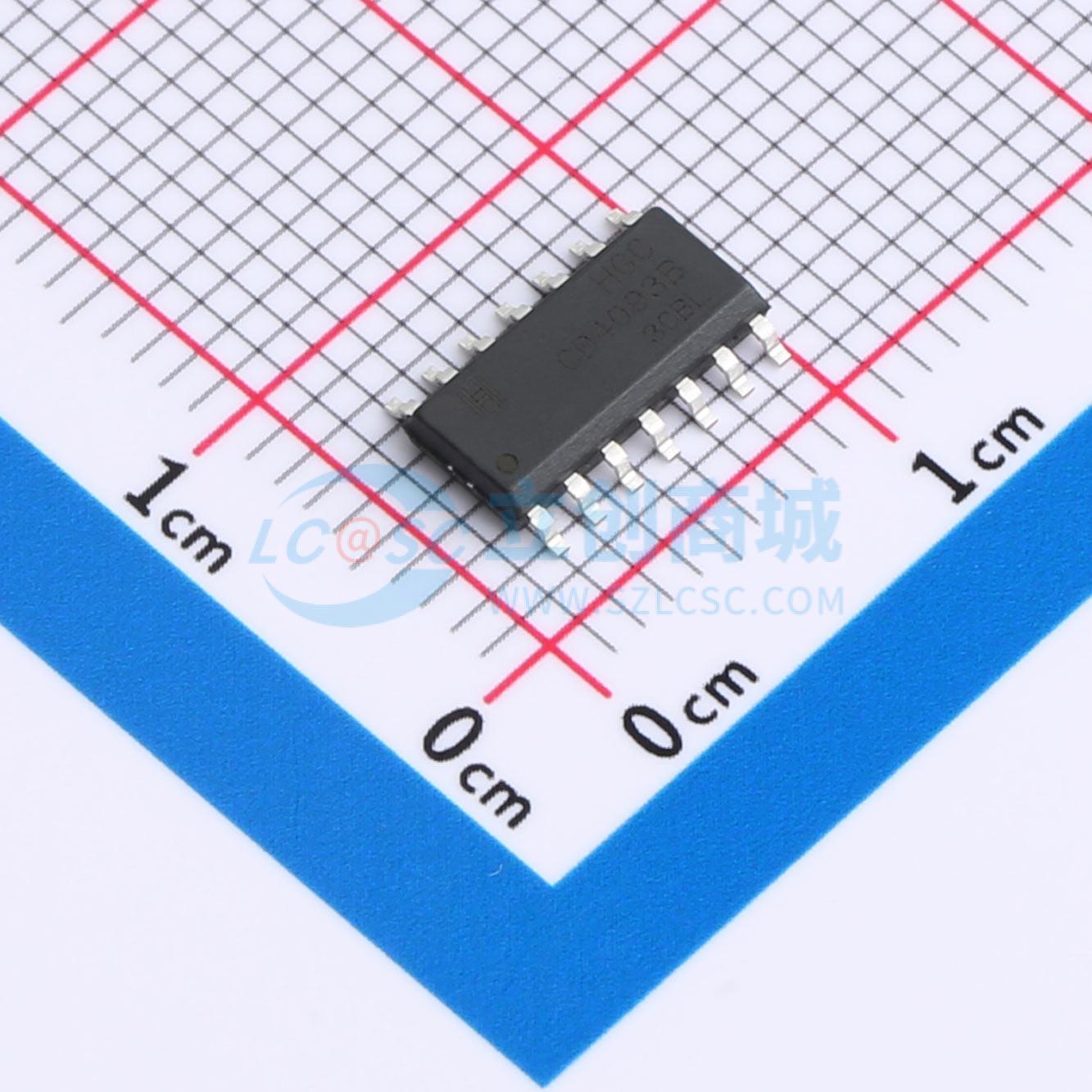

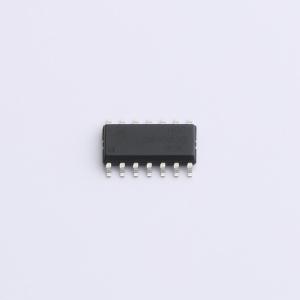

温馨提醒：图片仅供参考，商品以实物为准
CD4093BDRG
4通道二输入与非门电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4093B 电路包含4 个相同的二输入与非门模块，所有输入端口均加入施密特触发器以提高电路抗干扰能力，与非门的两个输入端的施密特触发器输入门限不同。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- CD4093BDRG
- 商品编号
- C19723780
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 8.8V；2.9V；5.9V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 3.9V；1.9V；5.8V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
优惠活动
购买数量
(2500个/圆盘，最小起订量 5 个)个
起订量：5 个2500个/圆盘
总价金额：
￥ 0.00近期成交4单
