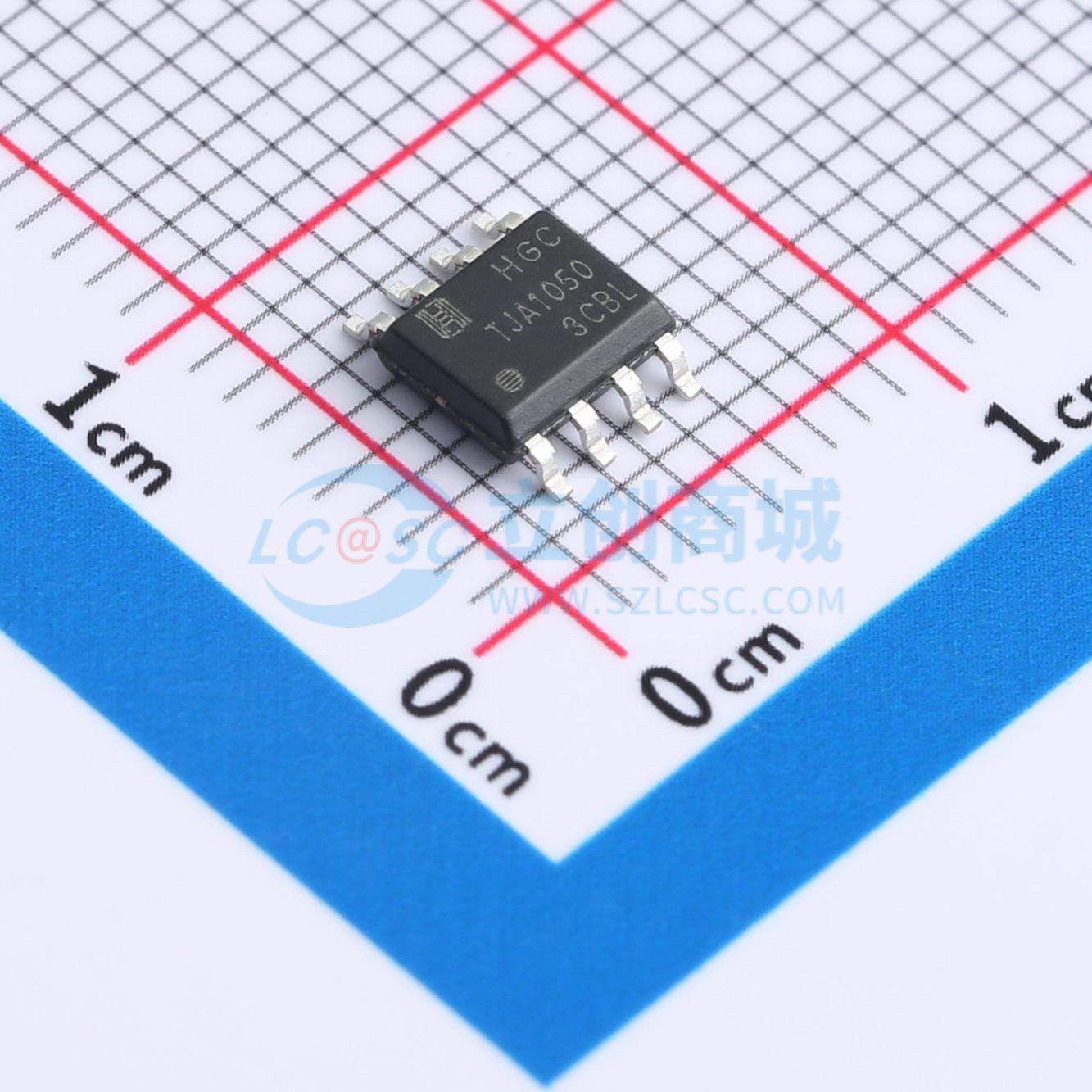

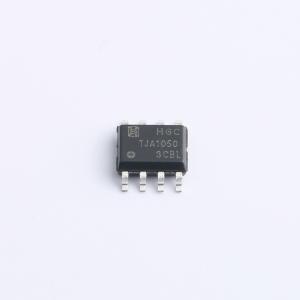

TJA1050DRG
TJA1050DRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TJA1050是控制器局域网（CAN）协议控制器和物理总线之间的接口。它主要应用在汽车的高速应用上，速度可达1Mbaud。TJA1050为总线提供差动的发送功能，为CAN控制器提供差动的接受功能。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- TJA1050DRG
- 商品编号
- C19723770
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流 | 15uA |
商品概述
TJA1050是控制器局域网（CAN）协议控制器和物理总线之间的接口。它主要应用在汽车的高速应用上，速度可达1Mbaud。TJA1050为总线提供差动的发送功能，为CAN控制器提供差动的接受功能。
商品特性
- 完全符合IOS 11898标准
- 速度高（高达1Mbaud）
- 电磁辐射（EME）非常低
- 差动接收器具有较宽的共模范围，可抗电磁干扰（EMI）
- 处于不上电状态下的收发器会从总线分离（零负载）
- 输入级符合3.3V到5V器件
- 如果使用分裂终端，电压源可以稳定隐性总线电平（进一步改善EME）
- 至少可以连接110个节点
- 消耗电流极低的待机模式，具有通过总线唤醒（远程）的功能
- 发送数据TXD显性超时功能
- 汽车瞬态环境下，对总线引脚进行保护
- 抵御总线引脚和SPLIT引脚短接到电源和地热保护
应用领域
- 汽车电子
