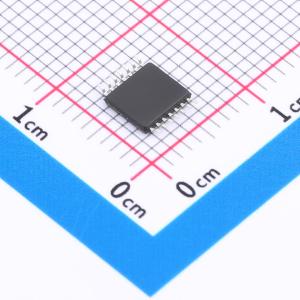

74HC04PWRG
6路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC04 是一款高速CMOS 电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC04 提供了6 路反相缓冲器。该电路符合JEDEC 标准no.7A。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC04PWRG
- 商品编号
- C19723773
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.15V；1.5V；4.2V | |
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 低电平范围(VOL) | 100mV | |
| 传播延迟(tpd) | 9ns@4.5V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
74HC04是一款高速CMOS电路，引脚兼容低功耗肖特基TTL（LSTTL）系列，提供6路反相缓冲器，符合JEDEC标准no.7A。
商品特性
- 兼容JEDEC标准no.8 - 1A
- ESD能力：人体模式（EIA/JESD22 - A114 - A）超过2000V，机械模式（EIA/JESD22 - A115 - A）超过200V
- 工作环境温度范围宽：-40~85℃
- 封装形式：DIP - 14/SOP - 14/TSSOP - 14
